使用CAD的人都知道圖塊，因?yàn)閳D塊可以重復插入、做成圖庫，減少重復操作，被廣泛使用。但我發現有不少初學者，甚至有些用cad較長時間的人并不知道什么是屬性塊，并且對屬性塊的作用和定義方法不是很了解。

什么是屬性塊？

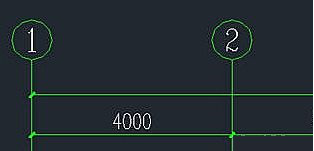

簡單的說，屬性塊就是在圖塊上附加一些文字屬性（Attribute），這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中，在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等，在機械設計中會應用與粗糙度符號定制、圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊，但屬性值可以分別是1、2、3等，如下圖所示。

CAD中如何創建屬性塊

利用屬性塊我們可以將類似的圖形定義成一個圖塊，通過改變屬性來調整圖塊的顯示。

屬性塊的創建很簡單，只是在創建普通塊的基礎上添加上需要的屬性文字。基本操作步驟如下：

1、繪制好圖塊內包含的幾何圖形。

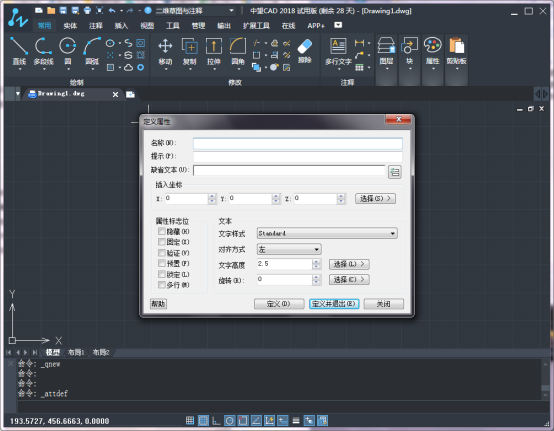

2、創建一個和多個屬性文字，菜單：繪圖》塊》定義屬性，然后會彈出下圖所示對話框：

這個對話框最主要參數是：標記、提示和默認值。標記就是一個標簽，比如說這個屬性用來表示是高度，你可以輸入height；提示是插入此圖塊時出現的提示，比如說你可以寫：請輸入高度；默認就是此屬性的默認值。

定義好這三個參數后，你根據自己的需要確定文字的高度，在圖中確定屬性插入的位置即可。至于其他參數，例如是否可見，是否是固定值，是否用多行文字，是否使用字段等等，這些就看你的需要了，一般情況下可以不管。

一個圖塊可以有多個屬性，例如一個矩形里可以設置長和寬兩個屬性，一個圖框的標題欄可以設置十幾個屬性。
