今天小編來介紹一下利用CAD繪制裝飾畫的操作方法。

 1、 首先，大家打開中望CAD軟件

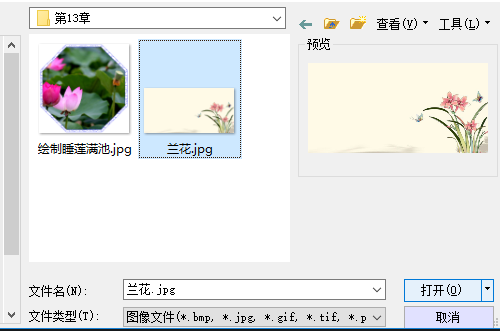

 2、 點擊【插入】-【光柵圖像】，插入如圖所示的圖像

 3、 點擊“打開”，設置如下：

 4、 點擊“確定”，在命令欄指定縮放比例因子為2

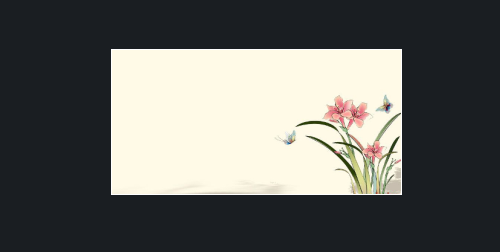

 5、 CAD中附著的圖形如圖

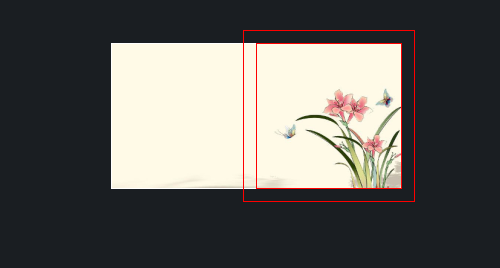

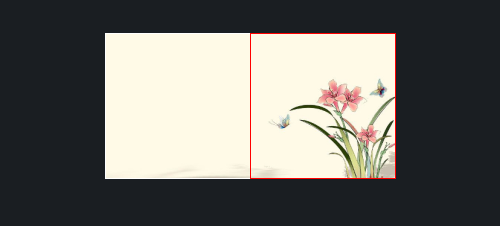

 6、 執行【矩形】命令，捕捉圖片的右上端點為角點，繪制一個適當?shù)木匦危ù颂帪榱孙@現對比清晰，矩形暫時設置成紅色）

 7、 點擊【修改】-【偏移】按鈕，就上一步繪制的矩形向外偏移適當?shù)木嚯x

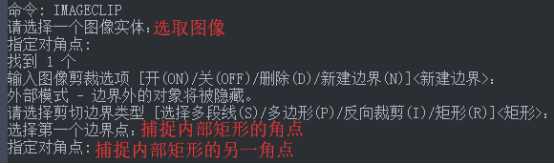

 8、 在命令欄輸入IMAGECLIP，執行【剪輯圖像】命令，命令欄顯示操作如下：

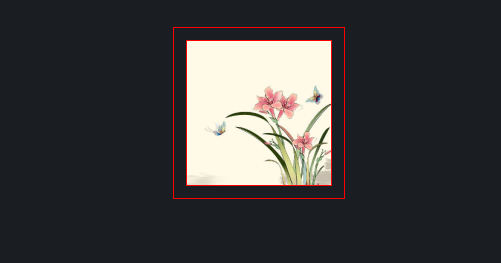

 9、 修剪后得到下圖：

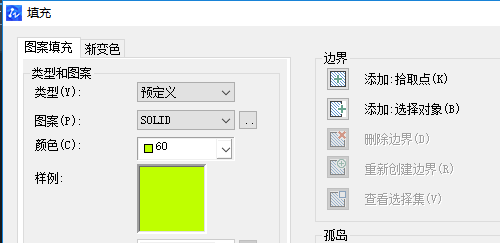

 10、 點擊【繪圖】-【圖案填充】按鈕，在彈出來的對話框中設置顏色為淺綠色，選擇SOLID圖案

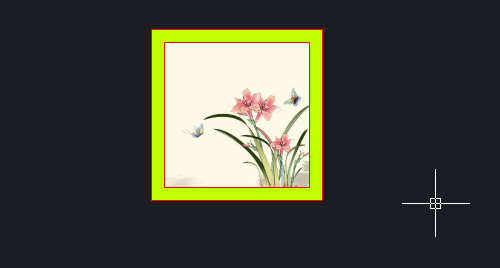

 11、 然后填充到兩個矩形之間

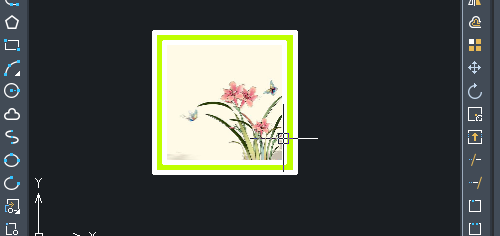

 12、 最后選取兩個矩形，將顏色修改為白色，線寬設置為0.5MM，最后在CAD中效果如圖
