一、繪圖基礎：

三視圖是機械制圖課程教學中的基本點和關鍵點，在CAD中，可以方便地繪制零件的標準三視圖，即零件的主視圖、左視圖和俯視圖。 下面以實際繪圖為例，綜合前面所學的繪圖編輯命令，來練習三視圖的繪制。

二、繪圖實訓：

要求按1：1比例繪制圖4-1的三視圖。

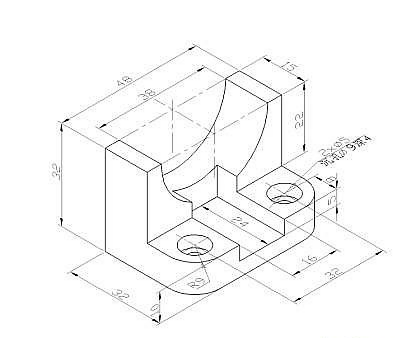

圖4-1零件軸測圖

[參考步驟]

1.繪制主視圖

①?打開“工具”→“草圖設置”對話框，在“對象捕捉”欄設定作圖所需的目標捕捉類型(如端點、中點、節點、象限點等)，點擊OK按鈕。

②用line命令在適當位置畫出主視圖兩條主要軸線(打開狀態欄正交狀態)。

③畫φ38半圓。

命令：circle

指定圓的圓心或?[三點(3P)/兩點(2P)/相切、相切、半徑(T)]: (光標自動捕捉A點)

指定圓的半徑或?[直徑(D)]：19

命令：trim

選擇剪切邊...

選擇對象：(選擇直線1)

選擇對象：ENTER

選擇要修剪的對象，或按住Shift鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]: (選擇上半圓)

選擇要修剪的對象，或按住Shift鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:ENTER

④利用夾點將直線1伸長或壓縮。

命令：(選擇直線)，在直線上出現3個小方框，打開正交狀態，選中直線端點處的小方框，鼠標外移，則直線拉伸，鼠標內移，則直線壓縮，調整直線l的長度，使其長度在半圓弧以內。如圖4-2(a)。

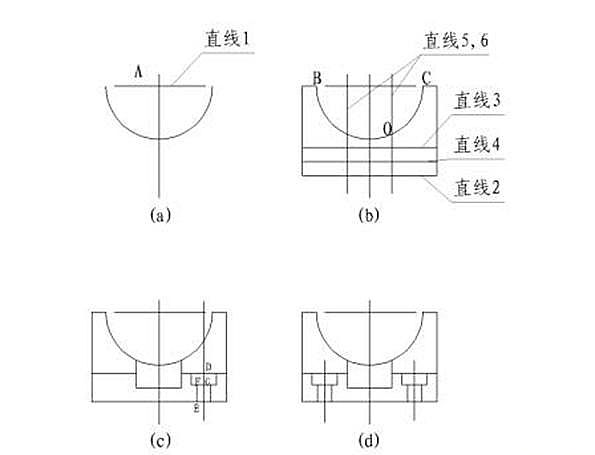

圖4-2主視圖繪制

⑤以B點為起點畫主視圖外框。

    命令：1ine

    指定第一點: (光標自動捉B點)

    指定下一點或 [放棄(U)]: @-5,0

    指定下一點或 [放棄(U)]: @0,-32

    指定下一點或 [閉合(C)/放棄(U)]：@48,0

    指定下一點或 [閉合(C)/放棄(U)]：@0,32

    指定下一點或 [閉合(C)/放棄(U)]： (光標自動捉C點)

⑥將直線2偏移，畫直線3、直線4

    命令：offset

    指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:5

    選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>: (選擇直線2)

    指定要偏移的那一側上的點，或 [退出(E)/多個(M)/放棄(U)] <退出>:(在直線2上方定一點), 則畫出直線4

    用同樣的方法畫直線3。

⑦將對稱線偏移，畫直線5, 畫直線6

    命令：offset

    指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:8

    選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>: (選擇對稱中心線)

    指定要偏移的那一側上的點，或 [退出(E)/多個(M)/放棄(U)] <退出>: (對稱中心線左或右邊定一點), 畫出直線5或直線6

    選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>: (選擇對稱中心線)

    指定要偏移的那一側上的點：(對稱中線右或左邊定一點)，畫出直線6或直線5，如圖4-2(b)

⑧剪切多余的線段。

    命令：trim

    選擇剪切邊...

    選擇對象: (分別選擇直線4、5、6及半圓弧)

    選擇對象:ENTER

    選擇要修剪的對象，或按住 Shift 鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]: (選擇要剪切的線段)

⑨畫階梯孔的投影

    首先，利用offset命令將中心線往左或右偏移16，然后執行以下命

    命令：point

    指定點：(目標自動捕捉D點)

     命令：1ine

    指定第一點:@-4.5,0

    指定下一點或 [放棄(U)]:@0,-4

    指定下一點或 [放棄(U)]:@2,0

    指定下一點或 [閉合(C)/放棄(U)]： (自動捕捉垂直點E)

    命令：1ine

    指定第一點: (自動捕捉F)

    指定下一點或 [放棄(U)]: (自動捕捉垂直點G)

    命令：mirror(鏡像復制另一部分)

    選擇對象：(選擇階梯孔的投影)

    指定鏡像線第一點：(自動捕捉D點)

    指定鏡像線第二點：(打開正交狀態，光標下移至出現另一半圖形，按左健)

    刪除源目標(?)[Yes／No]<N>：／如圖4-2(c)

⑩復制另一個階梯孔的投影

    首先利用夾點的壓縮功能將階梯孔的軸線壓縮至適當長度，然后進行鏡像復制

    命令：mirror

    選擇對象：(選擇階梯孔的投影及階梯孔軸線)

    指定鏡像線第一點：(自動捕捉A點)

    指定鏡像線第二點：(打開正交狀態，光標下移至出現另一半投影后，按健)

    刪除源目標(？)[Yes／No]<N>：／
