CAD中如何設置尺寸標注樣式（下）

【標注樣式管理器】對話框包括如下選項。

【樣式】列表框：用于顯示當前文件中的所有尺寸樣式，并且當前樣式被亮顯。選擇一種樣式后右擊，在彈出的快捷菜單中可以設置當前樣式、重命名樣式和刪除樣式。

【列出】下拉列表：其中提供了兩個顯示標注樣式的選項，即“所有樣式”和“正在使用的樣式”。前一個選項用于顯示當前圖形中的所有標注樣式；后一個選項僅用于顯示被當前圖形中的標注引用過的樣式。

【預覽】區域：主要顯示【樣式】列表框中選定的尺寸樣式的標注效果。

【置為當前】按鈕：用于將選定的標注樣式設置為當前標注樣式。

【新建】按鈕：用于修改當前選擇的標注樣式。當用戶修改了標注樣式后，當前圖形中的所有尺寸標注都會自動更改為說修改的尺寸樣式。

【替代】按鈕：用于設置當前使用的標注樣式的臨時提袋子。當用戶創建了替代樣式后，當前標注樣式將被應用到以后所有尺寸標注中，知道用戶刪除替代樣式為止，而不會改變替代樣式之前的標注樣式。

【比較按鈕】：用于比較兩種標注樣式的特性或瀏覽一種標注樣式的全部特性，并將比較結果輸出到windows剪貼板上，然后再粘貼到其他Windows應用中。

單擊【新建】按鈕，系統將彈出如圖所示的【創建新標注樣式】對話框，其中【新樣式名】文本框用于為新樣式命名；【基礎樣式】下拉列表用于設置新樣式的基礎樣式；【注釋性】復選框用于為新樣式添加注釋；【用于】下拉列表用于創建一種僅適用于特定標注類型的樣式。

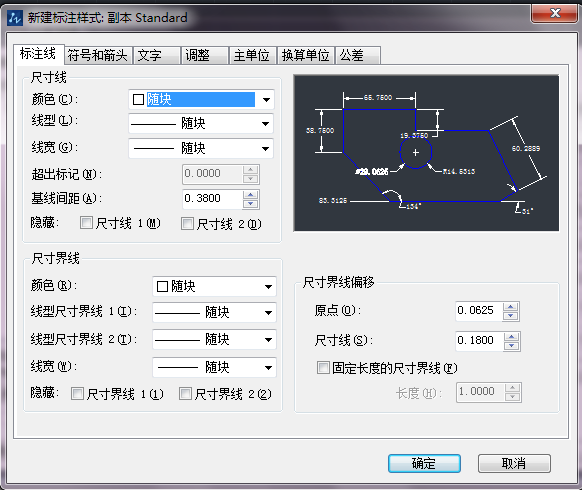

在【創建新標注樣式】對話框中單擊【繼續】按鈕，打開如圖所示的【新建標注樣式：副本standard】對話框，其中包括【線】、【符號和箭頭】、【文字】、【調整】、【主單位】、【換算單位】和【公差】7個選項卡，具體內容如圖。
