CAD中如何設置尺寸標注樣式（上）

一個完整的尺寸，主要包括尺寸文字、尺寸線、延伸線和箭頭等元素，在這些尺寸元素中包含了眾多的尺寸變量，不同的尺寸變量決定了不同的尺寸外觀形態，而所有的尺寸變量的設置和調整都是通過【標注樣式】命令來實現的。

執行【標注樣式】命令主要有以下幾種方式。

·執行【格式】|【標注樣式】命令。

·執行【標注】|【標注樣式】命令。

·單擊【標注】或【樣式】工具欄中的標注樣式按鈕。

·在命令行輸入dimstyle按enter鍵。

·使用命令簡寫D按enter鍵。

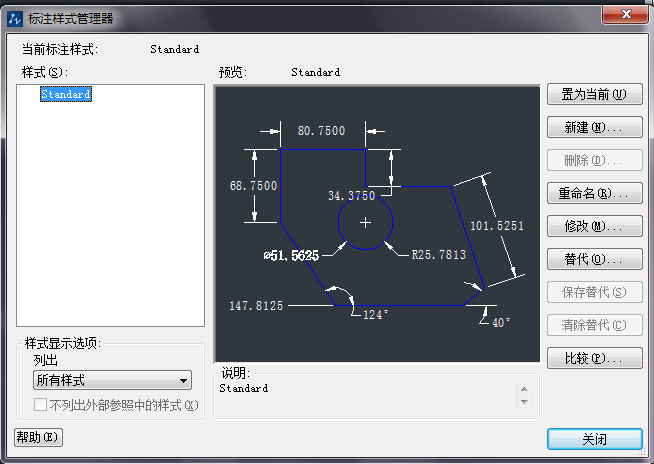

激活【標注樣式】命令后，打開【標注樣式管理器】對話框，如圖所示，在此對話框中，用戶不僅可以設置尺寸的樣式，還可以修改，替代和比較尺寸的樣式。
