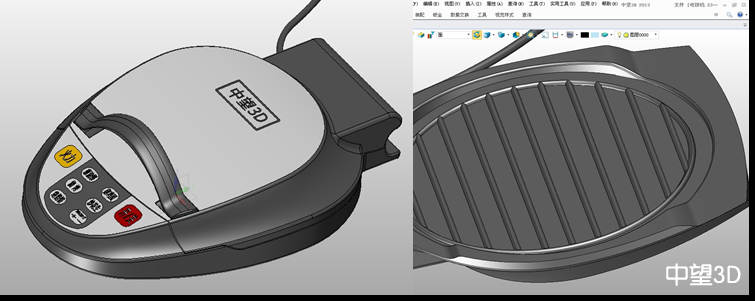

電餅鐺的三維CAD詳細教程已經分享了主體輪廓、底座兩部分的建模，最后一部分將教大家通過中望3D的獨創混合建模技術，輕松完成蓋子的三維CAD設計，初學三維CAD設計的朋友通過這三個教程的學習，將對三維CAD設計思路和基本操作將更加熟悉，舉一反三，就能完成更多的作品，完整的電餅鐺三維CAD圖紙，也可以在中望3D技術交流區免費下載（http://www.sikobhl.cn/community/thread-11281-1-1.html）。


三維CAD中望3D快速設計電餅鐺教程（下）：蓋子建模

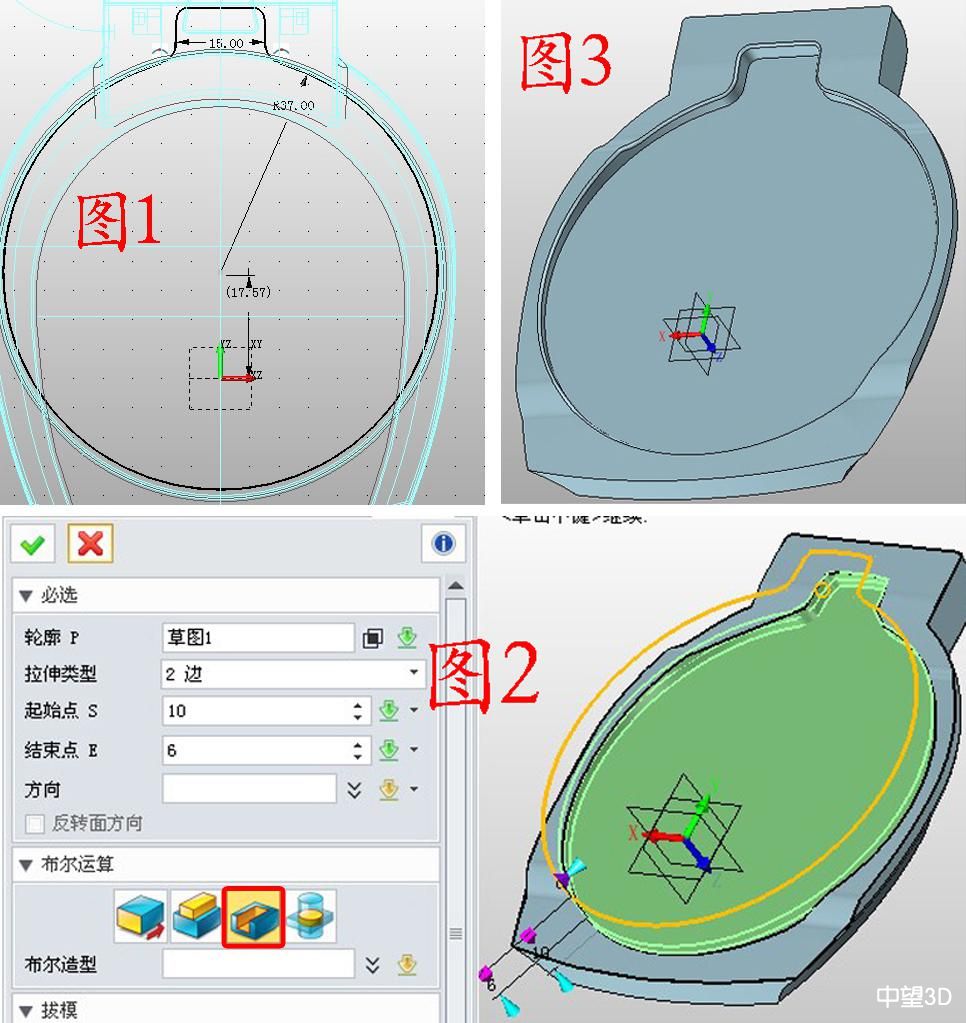

       1. 同理進入“上蓋”的編輯。在XY面快速插入草圖1，繪制圖1所示的圖形，參數如圖1；用減運算拉伸草圖1，參數如圖2；在邊緣做圓角處理，如圖3。

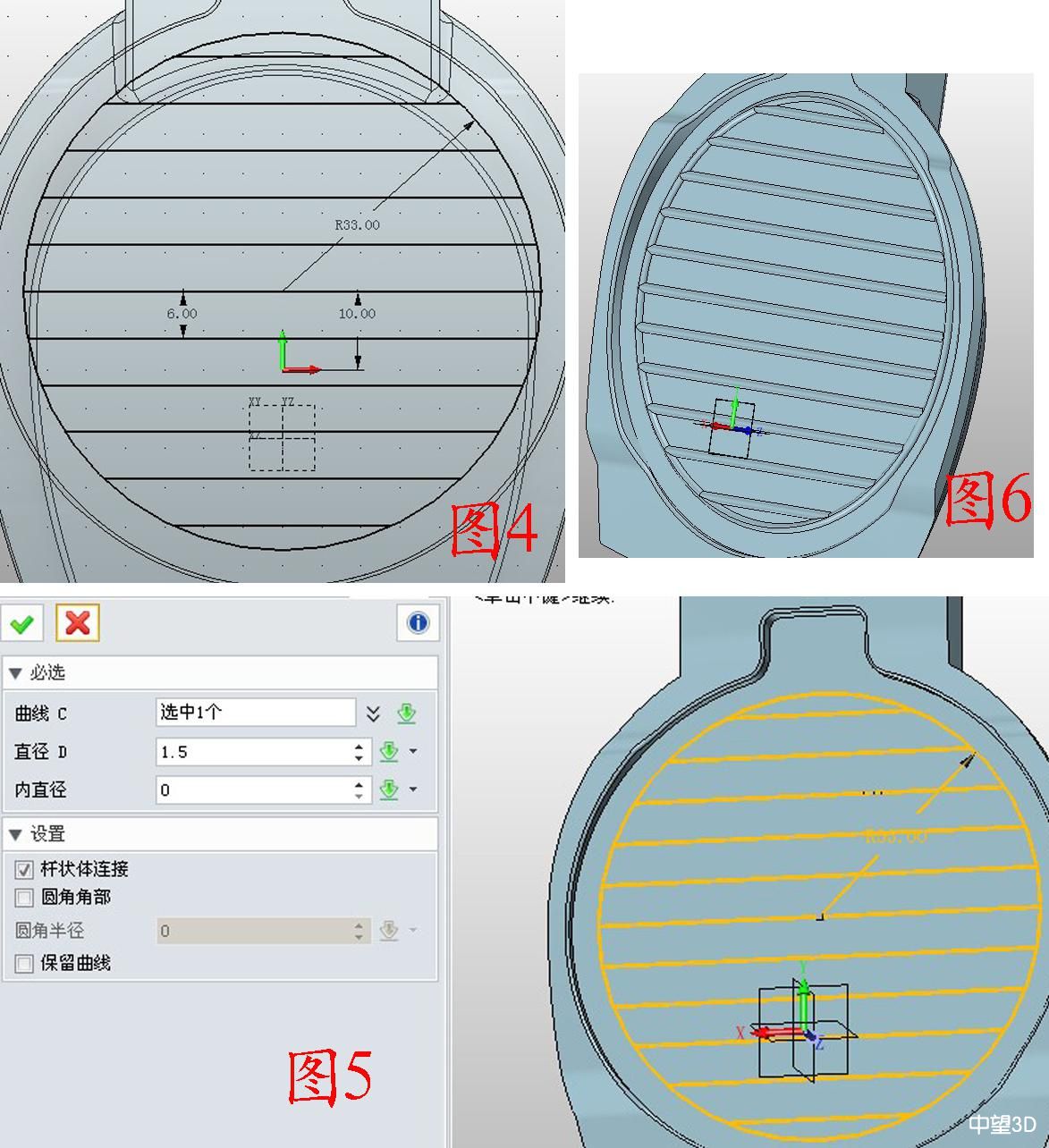

      2. 在XY面插入草圖2，繪制圖4所示的圖形，參數如圖；點擊桿狀掃掠，將草圖2掃掠成圓管，半徑為1.5，如圖5；點擊組合——加運算，將兩部分合并為一體，效果如圖6。操作方便快捷，大大提高效率。

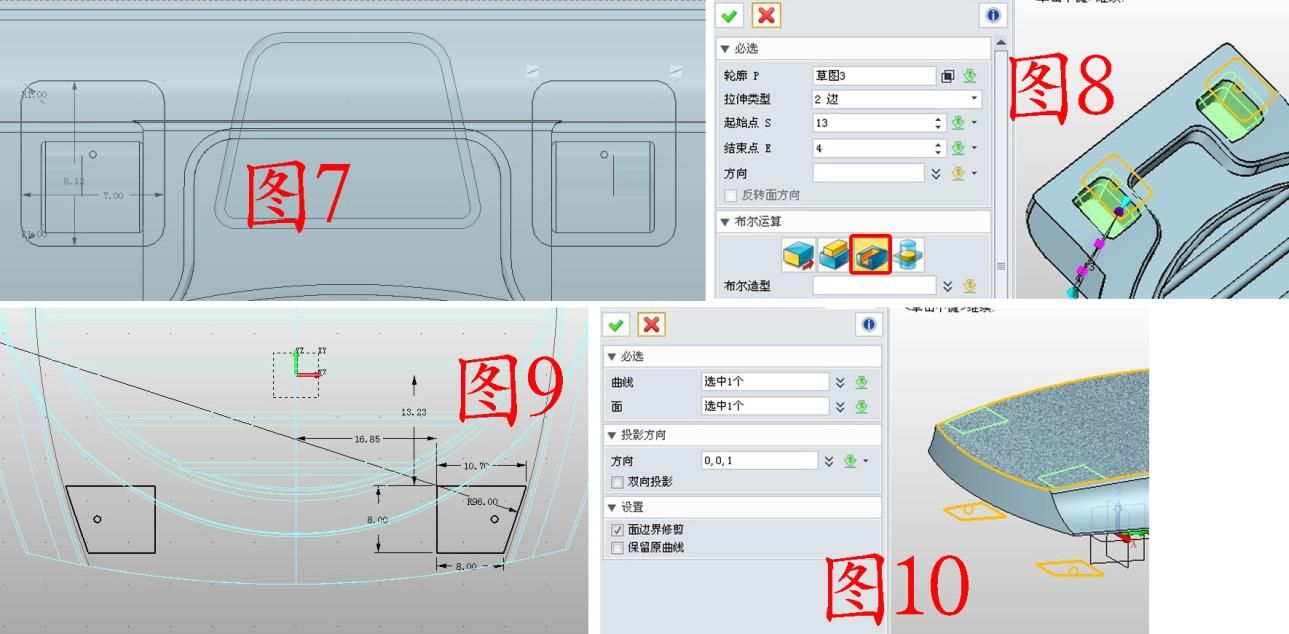

      3. 在XY面插入草圖3，繪制圖7所示的圖形，參數如圖，兩個圖形是沿Y軸對稱的，所以做完一邊，用“鏡像”工具復制一下即可；用減運算拉伸草圖3，參數如圖8；在XY面插入草圖4，繪制圖9所示的圖形；點擊線框——投影到面，“曲線”為草圖4，“面”為圖10所示的面，投影后的曲線命名為曲線1。

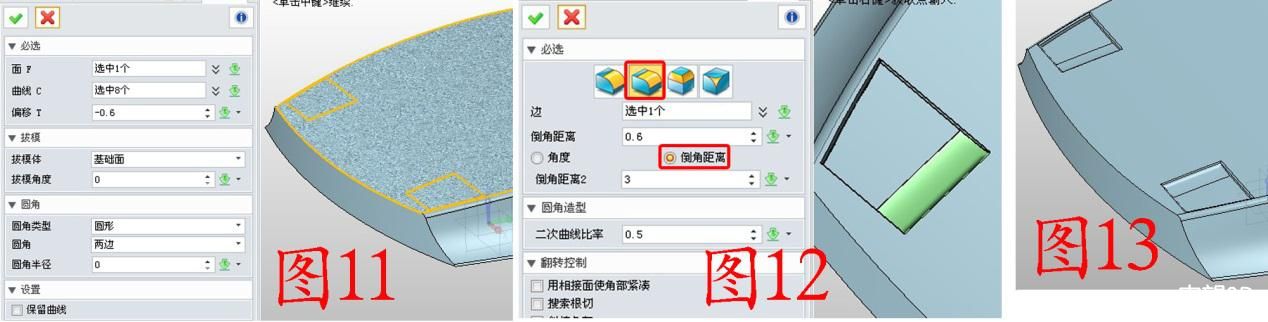

       4. 點擊造型——鑲嵌，“面”為圖11所示的面，“曲線”為曲線1，其他參數如圖11；點擊造型——圓角——橢圓圓角，將如12所示的邊做圓角處理，參數如圖；同理將另一側也做橢圓圓角，效果如圖13。

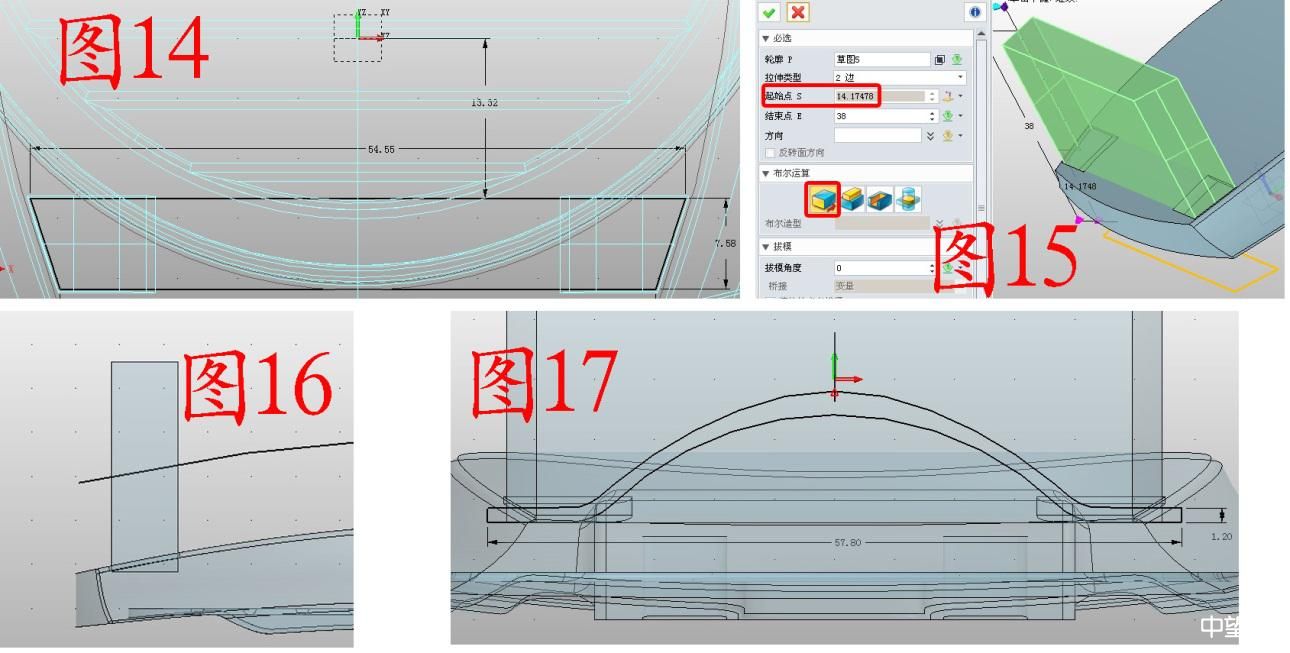

      5. 在XY面插入草圖5，繪制圖14所示的梯形；點擊拉伸——基體，拉伸草圖5，“起始點”的選擇按照之前捕捉的方式獲得，“目標點”選在圖13凹槽的底邊；在YZ面插入草圖，繪制圖16所示的曲線，命名為曲線2；在XZ面插入草圖6，繪制圖17所示的圖形，只要大致差不多即可。

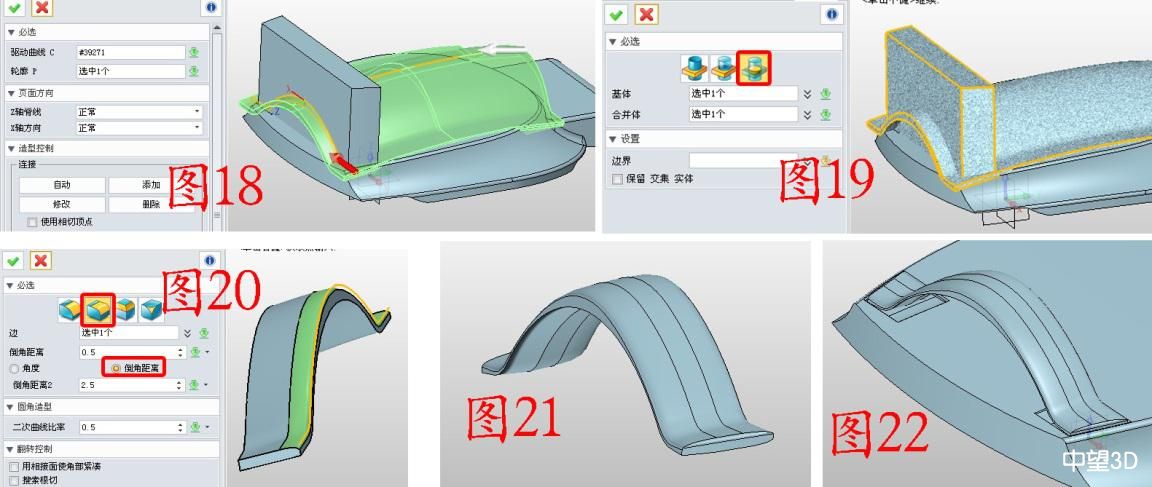

      6. 點擊放樣——驅動曲線放樣，“曲線”選擇曲線2，“輪廓”為草圖6，如圖18；點擊組合——交運算，“基體”和“合并體”如圖19所示；隱藏其他部分，只剩余把手，對把手的邊緣做橢圓圓角處理，參數如圖20，效果如圖21、22。

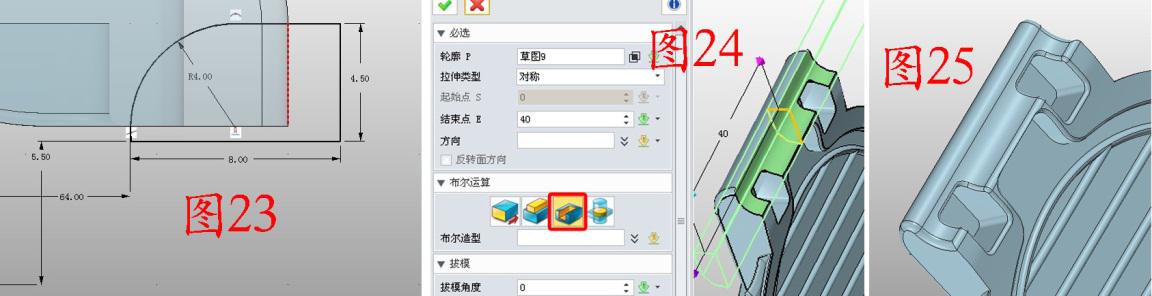

      7. 在YZ面插入草圖7，參數如圖23；用減運算拉伸草圖7，如圖24；對拉伸后的邊緣做圓角處理，效果如圖25。

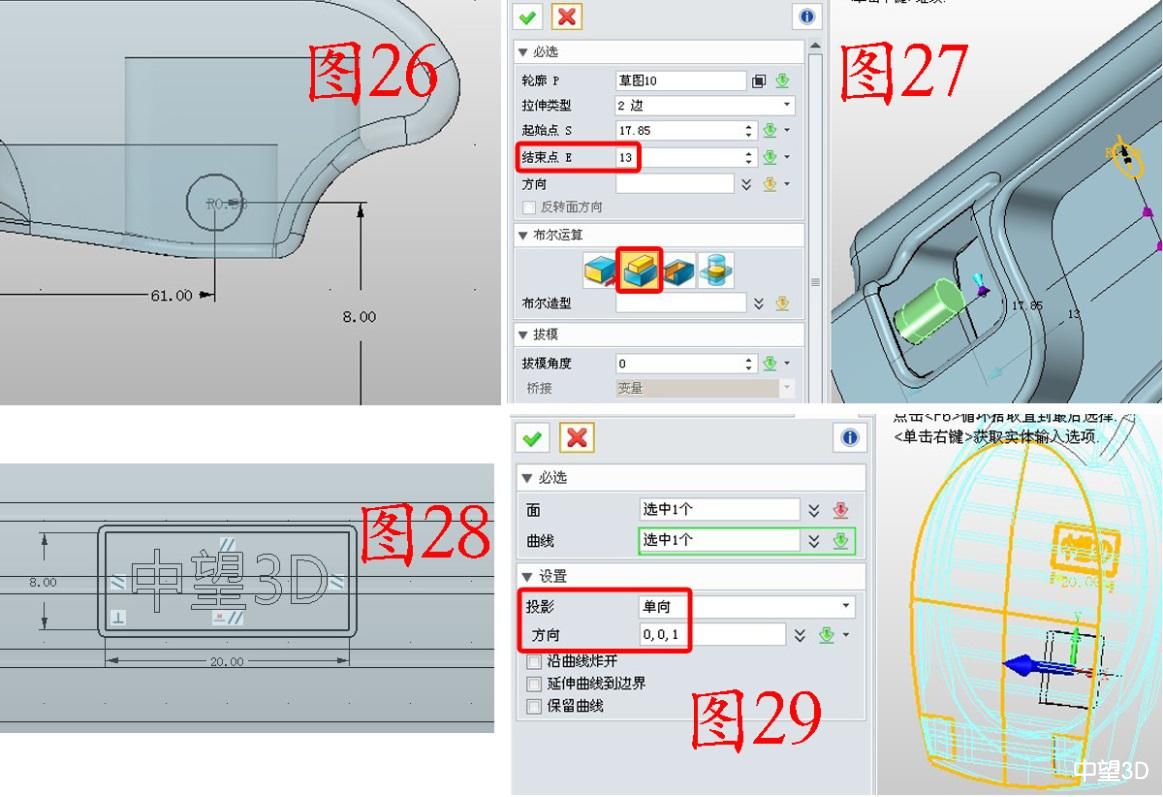

       8. 在YZ面插入草圖8，在圖26所示的位置繪制圓；用加運算拉伸草圖8，“起始點”數據用捕捉的方式獲得，靠在內壁即可，“結束點”為13（和《繪制底座》中步驟5的“結束點”13相一致，這樣做裝配步驟的時候，兩個部件能緊密接觸，不至于錯位），參數如圖27，注意在“保留輪廓”前打鉤，可以在拉伸另一側的時候繼續使用草圖8；在XY面插入草圖9繪制如圖28所示的LOGO（當然可以用你喜歡的圖案），需要注意的是問題需要炸開；點擊曲面——曲線分割，“面”為蓋子頂部的面“曲線”為草圖9，注意投影方向，如圖29。點擊視覺樣式——面屬性，給“蓋子”部分上色，同理，給“底座”部分上色。

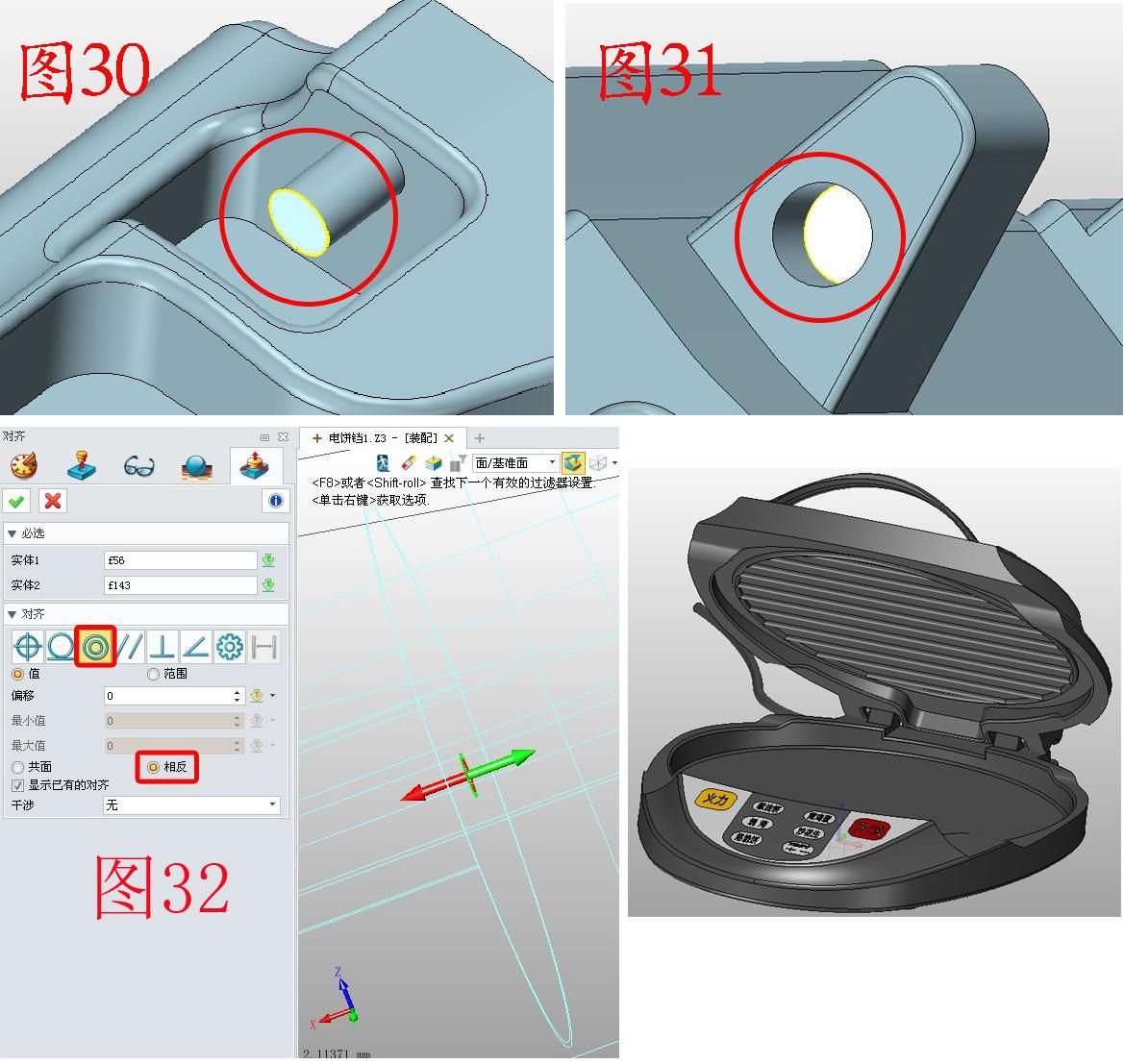

      退出“底座”的編輯，點擊裝配——對齊，選擇“同心”選項，將圖30、圖31中紅色圓圈的高亮部分分別選定，注意方向，如圖32，用相同的步驟，將兩部分用“相切”選項對齊?，F(xiàn)在大功告成了，用拖拽工具打開蓋子看看吧。



     電餅鐺三維CAD詳細教程就此全部結束，如果在學習這個電餅鐺三維CAD設計時，有任何疑問，可以參加中望3D的線上培訓，專家老師會及時解答你，并輔導你更充分地利用中望3D人性化的功能操作指引，學習中望3D2014SP版新功能，最快地熟悉三維CAD軟件操作，設計出優秀的作品。還可以參加火熱進行中的第三屆中望3D全球創新設計大賽，贏取高達十萬元的大獎！點擊 http://tu.vx.com/contest/show/13.html查看大賽詳情。
