在使用CAD軟件制圖的時候，會遇到需要在圖形的頂角處建立斜面邊，即倒角的情況。在CAD中有一個專門用于建立倒角的命令，就是CHAMFER命令，這個命令可以幫助我們在兩條同性質的線段之間快速地建立一條表示倒角的斜線。CHAMFER命令有兩種建立倒角模式：距離模式和角度模式。本文將帶大家了解如何運用CHAMFER命令的距離模式建立倒角。

1.打開中望，用矩形工具繪制一個矩形，縮放到合適的顯示位置；

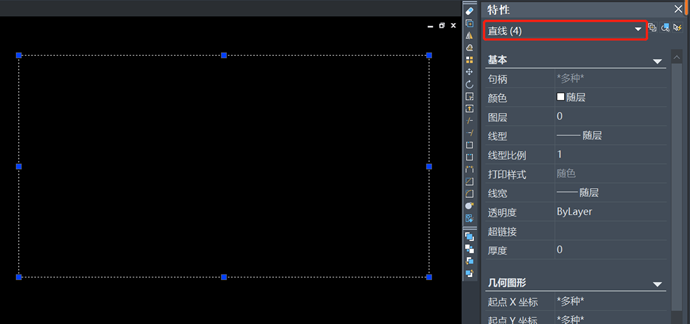

2.用分解工具將矩形分解成四條獨立線段；

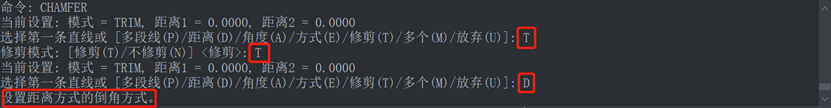

3.啟動倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；

4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；

5.在命令行中輸入【D】，開啟距離模式；指定第一個倒角距離時根據實際需要輸入數字，在這里我們輸入【2】作為倒角距離，第二個倒角距離同樣輸入【2】；確定距離后輸入【M】，按回車鍵開啟多個模式；

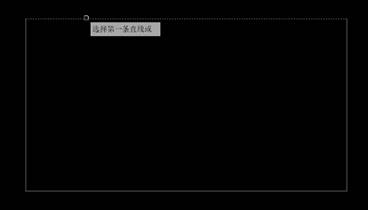

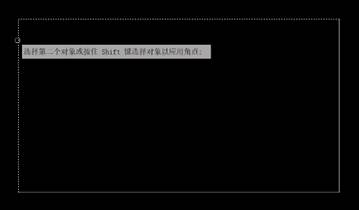

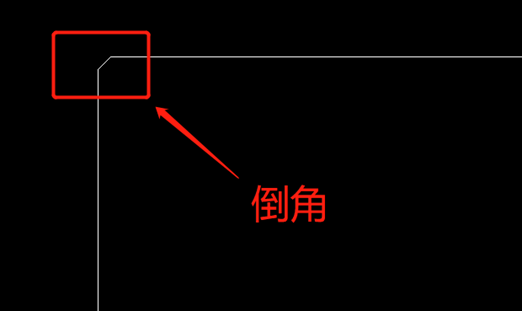

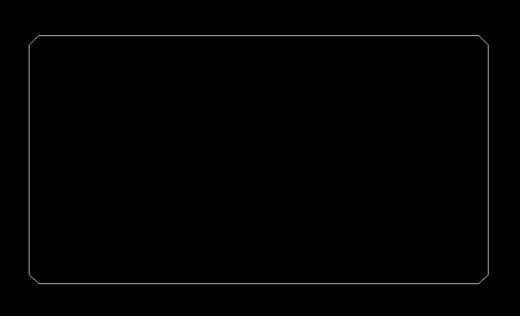

6.依次選擇需要倒角的直線，直到矩形的四個頂角都完成倒角后，按回車鍵結束倒角命令。

以上就是CAD中運用CHAMFER命令的距離模式建立倒角的方式，希望對你有所幫助！
