CAD指定圓心和軸長如何繪制橢圓
在使用CAD軟件繪制橢圓時，大家可以直接給出另一軸的半軸長度或給出一點，該點到軸中心點的距離為另一半軸的長度。接下來我們以橢圓的中心和長半軸為15、短半軸為7.5的例子，給大家介紹如何采用“圓心”中心和軸長的方法繪制橢圓！

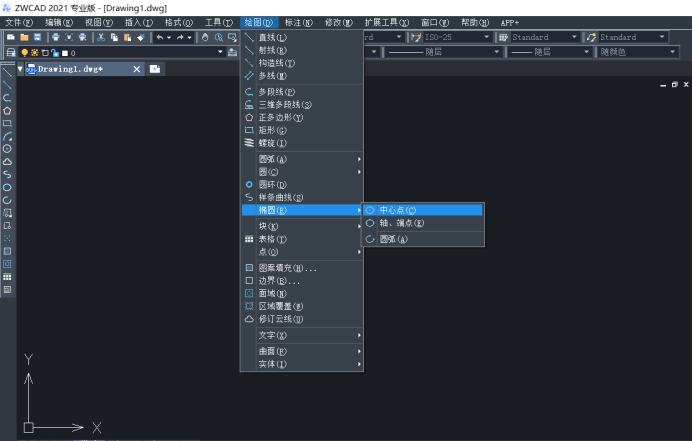

1. 依次點擊CAD編輯器上方的【繪圖】——【橢圓】——【中心點】按鈕，如下圖所示。

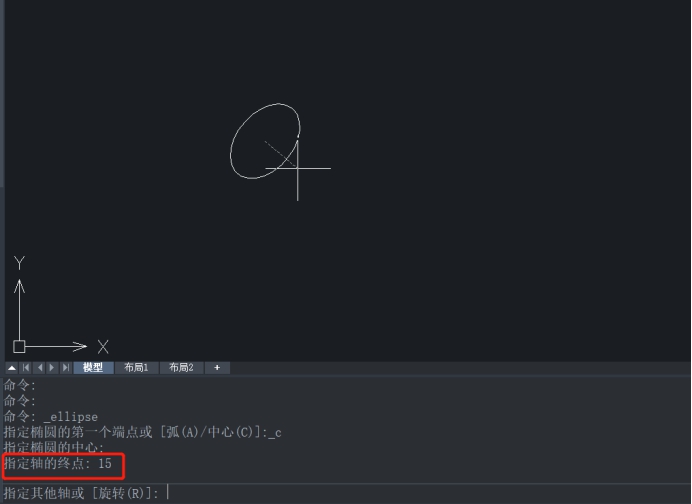

2. 根據命令行提示指定橢圓中心點，接著輸入15，按回車鍵，鼠標指示軸端點方向，指定半軸長度。

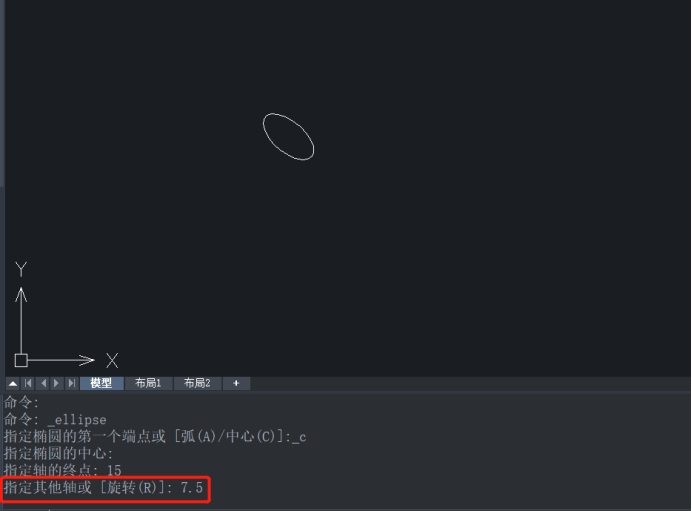

3. 根據命令行提示指定其他軸，輸入7.5，按回車鍵，指定另一半軸長，按回車鍵結束命令，完成后如下圖所示。
以上是指定圓心和軸長繪制橢圓的例子，大家要注意的是，第一條軸的角度確定了整個橢圓角度，第一條軸既可以定義橢圓的長軸，也可以定義橢圓度短軸。
