CAD如何使用快速標注創建一個并列標注

在CAD中，快速標注命令可以用來快速創建或編輯一系列標注。當需要創建一系列基線、連續或并列標注，或者為一系列圓或圓弧創建標注時，快速標注命令特別有用。接下來我們一起來看一下怎樣用快速標注創建一個并列標注吧！

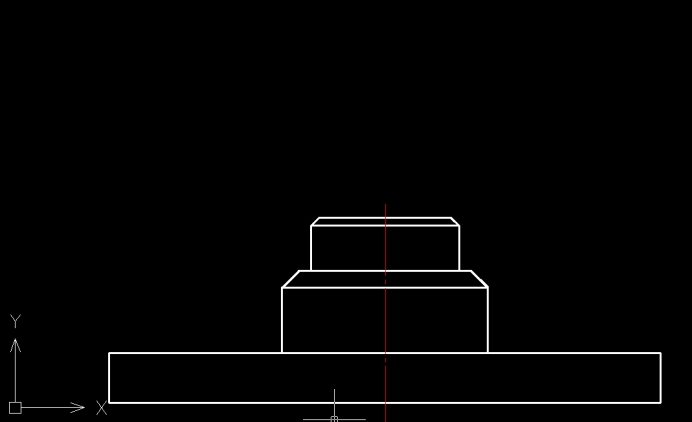

1. 如下圖所示是一個泵蓋圖形，我們要使用快速標注命令為這個泵蓋創建一個并列標注的直徑標注。因為要創建的是直徑標注，而拾取的標注對象全部是線性對象，因此需要給全部標注增加一個直徑符號的前綴，添加方法請看接下來的步驟。

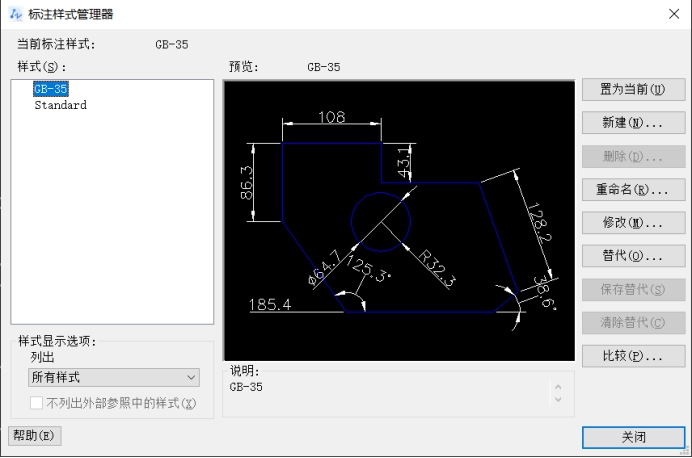

2. 依次點擊CAD編輯器上方的【標注】——【標注樣式】按鈕，彈出【標注樣式管理器】對話框，如下圖所示。

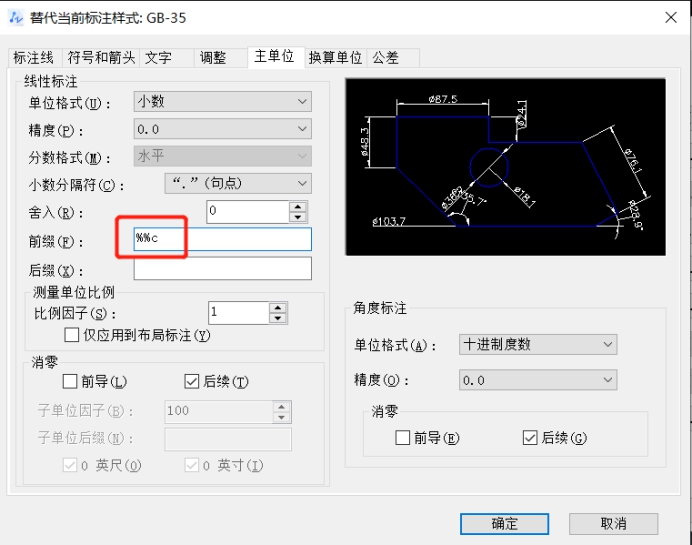

3. 確保在“樣式”列表框中選中“GB-35”，點擊【替代】按鈕，彈出【替代當前標注樣式：GB-35】對話框，選擇其中的“主單位”選項卡，在“線性標注”中的“前綴”文本框中輸入直徑符號“Ф”，我們輸入“%%c”即可。

4. 點擊【確定】按鈕，回到【標注樣式管理器】對話框，再點擊【關閉】按鈕，回到繪圖界面，這樣就完成了對直徑符號的添加。當前標注替代樣式的線性標注將臨時加上直徑符號，再重新選擇這個“GB-35”樣式時，將恢復為沒有前綴。

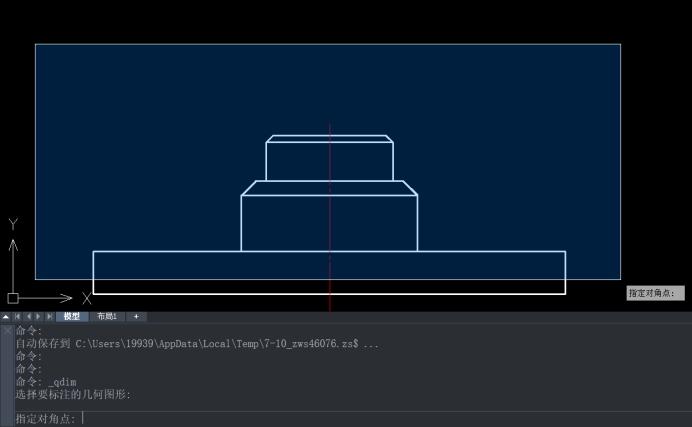

5. 依次點擊【標注】——【快速標注】按鈕，使用窗口選擇方式選中泵蓋上部的全部圖形，如下圖所示。

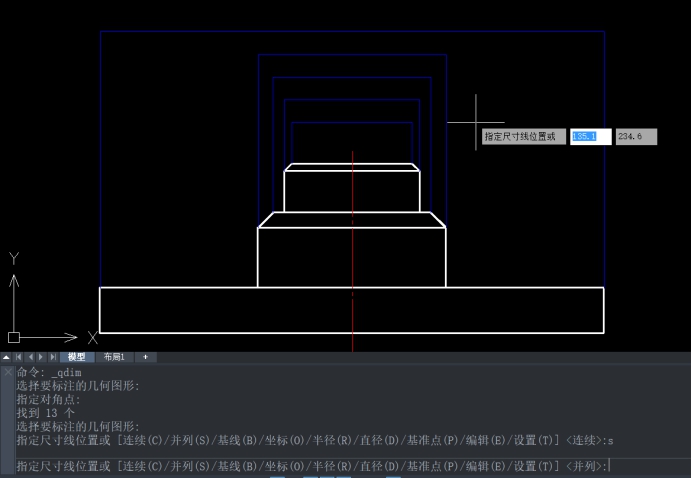

6. 根據命令行提示“選擇要標注的幾何圖形”時，直接按回車鍵結束選擇，下一步會顯示當前標注形式為“連續”，我們要在命令行中輸入“S”命令調整為并列標注，然后向上拉出標注尺寸線，自定義合適的尺寸線位置。

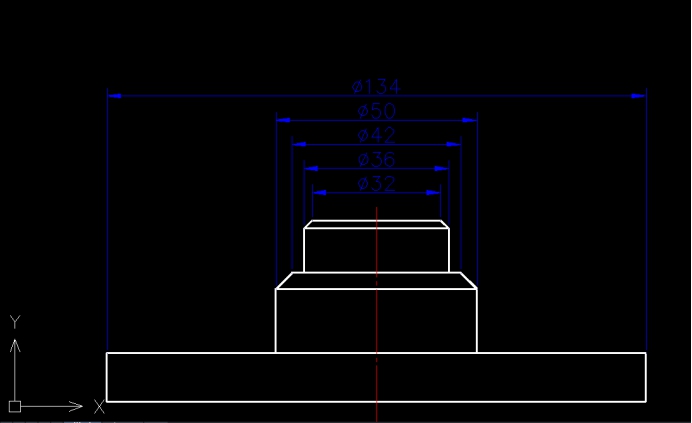

7. 完成后的快速并列標注效果如下圖所示。

以上就是用快速標注創建一個并列標注的例子，快速標注可以應用于基線、連續、并列、坐標、半徑、直徑等標注形式，但是有時候快速標注的結果不能完全達到我們的要求，這時就需要進行局部的調整。
