CAD圖層特性管理器如何設置圖層屬性

 在CAD中，我們可以通過圖層特性管理器來完成所有圖層操作，那么在CAD圖層特性管理器中是如何設置圖層屬性的呢？接下來就給大家介紹一下圖層屬性的設置是如何在圖層特性管理器中實現的！

1. 打開和關閉圖層

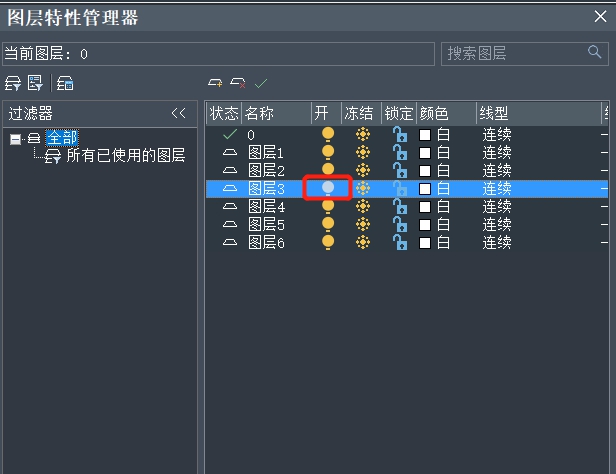

如下圖所示的小燈泡圖標是圖層開關，單擊該圖標可以循環地打開或關閉圖層，當圖層處于“打開”狀態時，其上的對象可見；當圖層處于“關閉”狀態時，其上的對象不可見，但是圖層上的對象會受重生成影響。當前工作的圖層可以被關閉。

2. 鎖定和解鎖圖層

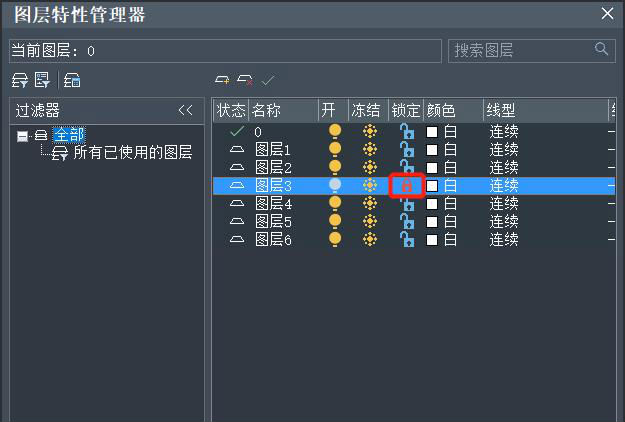

如下圖所示的鎖狀圖標為圖層鎖定開關，單擊此圖標可循環地鎖定或解鎖圖層。當圖層處于“解鎖”狀態時，可以選擇、編輯其上的對象；當圖層處于“鎖定”狀態時，不可以選擇、編輯其上的對象，但是可以在鎖定圖層中創建對象。

3. 修改圖層顏色

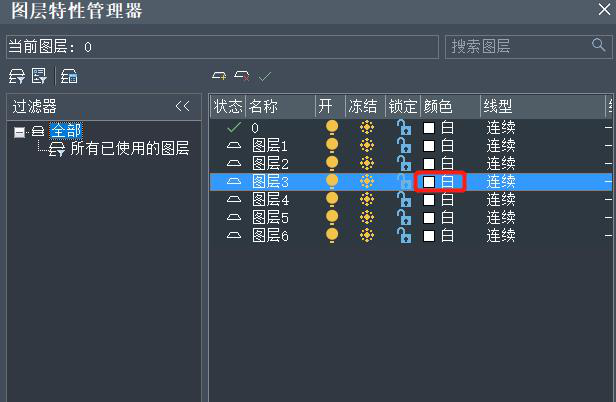

可能大家會有這樣的疑惑：不是說圖層是透明的嗎？怎么會有顏色？其實，這里指的是圖層上部分對象的顏色，而不是指圖層本身的顏色。如下圖所示，框出來的按鈕是修改圖層顏色的按鈕，而且還顯示了當前圖層所使用的的顏色。

點擊這個按鈕后，會彈出顏色選擇面板，選擇需要的顏色，再點擊【確定】按鈕，就完成圖層顏色的修改了。

以上就是CAD圖層特性管理器中的一些基本操作，希望對大家有所幫助。
