CAD快速問答系列1

又是一個周五，來到我們的CAD小知識的快問快答時間。

有人問，CAD里這么多問題，就算每天回答幾個，也未必能全部回答完吧？

確實，但如果不小心把你心中的困惑多年的疑問解答了，我想你就一個字，爽。

一、打印機沒墨？為什么打印出來線條這么虛？

其實并不是因為沒墨，而是有一些設置可能會影響到打印效果，下面來說一下原因。

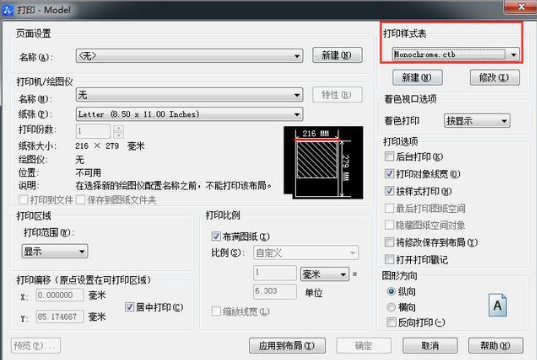

1、打印樣式表設置了彩色，但是打印機卻是黑白，不妨檢查一下，黑白打印機的樣式表應該是monochrome.ctb。

2、黑白打印樣式表是設置了，但在設置顏色時未設置索引色，而是用了真彩色。因為打印樣式表對真彩色是不起作用的，所以打出來會灰。

3、是不是CAD中的圖形線寬輸出時過小？

4、多段線的線寬會影響打印線寬，所以打印比例也要合理設置。

5、會不會你的線型不是實線而是虛線呢……

二、視口內(nèi)為什么有些圖形的對象不顯示？

有些圖形對象在模型空間中沒有關(guān)閉或凍結(jié)，但在視口中卻不顯示。

在視口中可以凍結(jié)或解凍當前布局視口中的圖層而不影響其他視口和模型空間。

解決方法

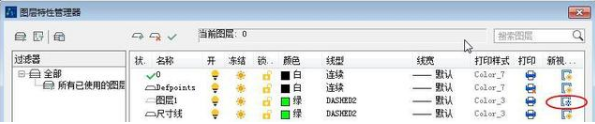

在【圖層特性管理器】中更改當前布局視口中的圖層，不會影響其他視口。
