在CAD中欄選有啥使用技巧不？
CAD對象常用的選擇方法包括點選、窗口選擇、窗交選擇、欄選、圈圍、圈交以及快速選擇。下面給大家介紹一些欄選使用方法。欄選圖形是指在選擇圖形時拖拽出任意折線，凡是與折線相交的圖形對象均會被選中。

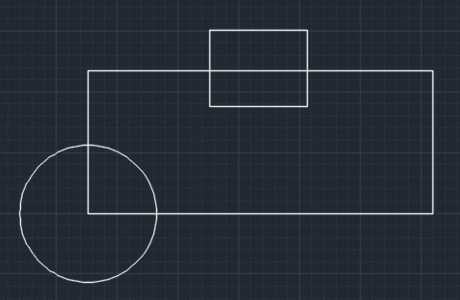

1.我們?cè)诿钚休斎隖——回車——指定欄選點。如圖，我們需要通過欄選選中圖中的矩形。

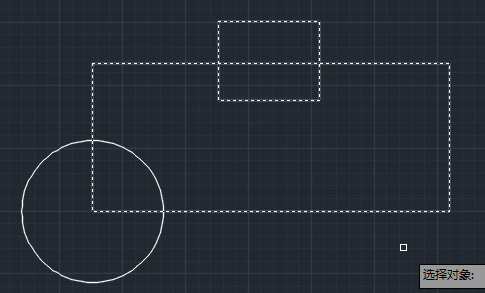

2.在命令行輸入F并回車后，鼠標會拉出一條直線，控制直線使得與矩形相交，如下圖:
3.完成后得到的效果圖。
