CAD圖形覆蓋技巧
如何能快速在CAD中制作自動覆蓋對象呢？

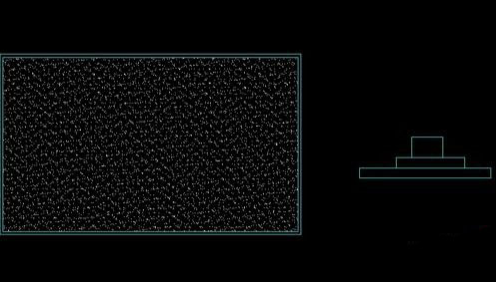

1.如下圖所示，我們要想把右邊的圖形放入左邊的圖形并會自動隱藏后面的東西，就要把右邊的圖形結成塊（BLOCK）。

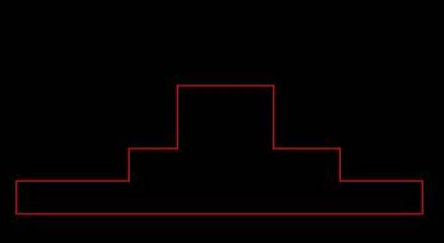

2.然后，我們輸入wipeout命令，如下圖，選擇多段線，繪制圖形的輪廓，這里需要形成閉合圖形；然后敲空格鍵，屏幕顯示原來的圖形不見了，鼠標點那個圖形原來的位置它又會出現，如下圖：
3.接上面的步驟，輸入DR，將這個對象置于最前。再右鍵框選一個圖形，結塊。

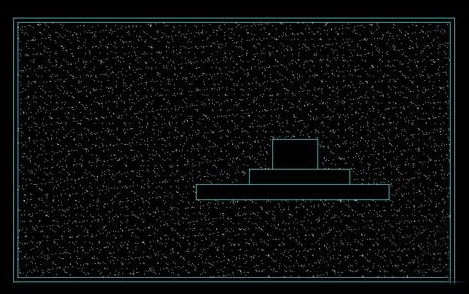

4.這時，把弄好的圖塊移動到左邊的圖形上，效果如下圖：
