CAD布局背景顏色

CAD如何改變布局的背景顏色？工具——選項——顯示——顏色
在顏色選項中點窗口元素下拉菜單，選模型空間背景，然后在下面的顏色下拉菜單下選擇你喜歡的顏色，點應用并關閉就搞定了！

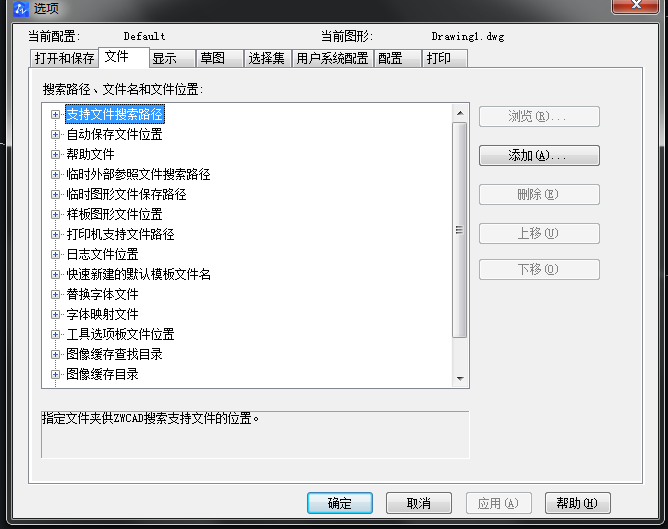

在命令行輸入“op”，空格鍵執行命令打開選項對話框。

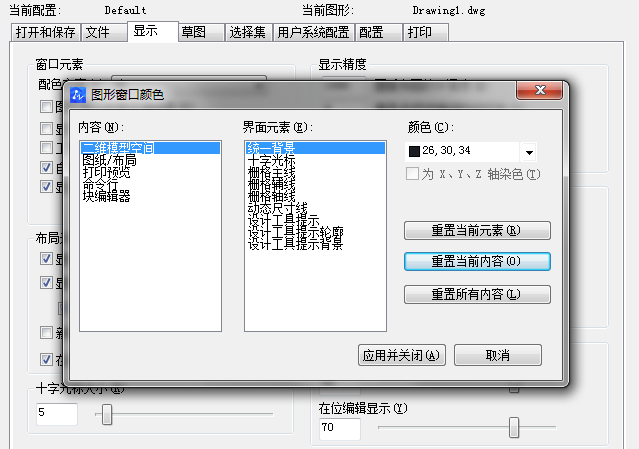

點擊“顯示”選項卡，再點擊”顏色“按鈕，打開對話框。

分別選中“圖紙/布局”及“統一背景”。

在顏色下拉菜單選擇黑色，并點擊“確定”關閉選項卡。

回到選項對話框，去掉布局元素中“顯示圖紙背景”復選框對鉤，確定。

確定后可以發現

”布局“界面底色就變成黑色了。這樣，再打開別人傳來的圖紙就能正常觀看了。

這樣，我們通過CAD設置顯示背景顏色和布局元素參數設置，就可以得到需要的布局顯示黑色背景效果了。
