CAD矩形快捷鍵

1.命令格式

命令行：Rectangle（REC）

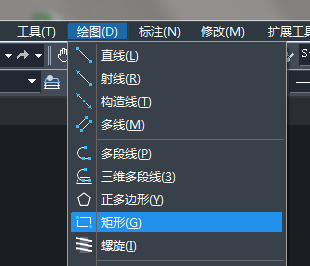

菜  單：[繪圖]→[矩形（G）]

工具欄：[繪圖]→[矩形]

通過確定矩形對角線上的兩個點來繪制。

2.操作步驟

繪制矩形命令的選項介紹如下：

倒角(C)：設置矩形角的倒角距離。

標高(E)：確定矩形在三維空間內的基面高度。

圓角(F)：設置矩形角的圓角大小。

旋轉(R)：通過輸入旋轉角度來選取另一對角點來確定顯示方向。

厚度(T)：設置矩形的厚度，即Z軸方向的高度。

寬度(W)：設置矩形的線寬。

面積(A)：如已知矩形面積和其中一邊的長度值，就可以使用面積方式創建矩形。

尺寸(D)：如已經矩形的長度和寬度即可使用尺寸方式創建矩形。

3.注意@

1）矩形選項中，除了面積一項以外，都會將所作的設置保存為默認設置。

2）矩形的屬性其實是多段線對象，也可通過分解（Explode）命令把多段線轉化為多條直線段。
