CAD如何鏡像呢？我們來看看中望CAD軟件中鏡像的操作方法：

1.命令格式
命令行：Mirror（MI）

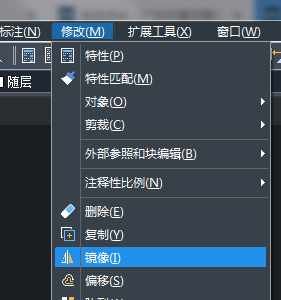

菜單：[修改]→[鏡像（I）]

工具欄：[修改]→[鏡像]

以一條線段為基準線，創建對象的反射副本。、

2.操作步驟

①鏡像命令的快捷鍵是：【MI】；鏡像是CAD繪圖軟件中一個常見的功能，鏡像的功能是復制一個原始的圖形；

②打開CAD繪圖工具，導入或者畫出需要復制的圖形；

③輸入【mi】之后，按回車鍵，鼠標就會顯示【選擇對象】，選擇需要復制的圖形；

④選擇好之后鼠標顯示【選擇對角線】；

⑤按下空格鍵，鼠標會顯示【指定鏡像的第一點】；

⑥之后在合適的位置點擊一下，鼠標會顯示【指定鏡像的第二點】。選擇第二點之后鼠標顯示【極軸】；

⑦只需按下確定鍵就完成鏡像的復制，如果要?jiǎng)h除源對象的話輸入【Y】按確定就可以刪除。

3.注意事項

若選取的對象為文本，可配合系統變量 Mirrtext 來創建鏡像文字。當 Mirrtext 的值為 1（開）時，文字對象將同其他對象一樣被鏡像處理。當 Mirrtext 設置為關 (0) 時，創建的鏡像文字對象方向不作改變。
