CAD設置直徑符號的技巧
在繪制圖形是我們需要標注直徑符號，對于剛?cè)腴T(mén)CAD的小伙伴們肯定不知道該如何是好，下面就讓我來為大家排憂解難吧！
1.我們先打開CAD軟件。
2.我們?cè)跇?biāo)注上加上前綴“%%c”。

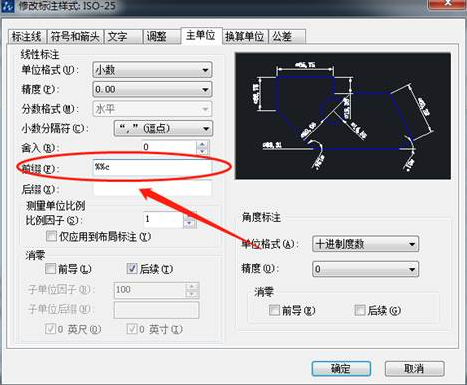

3.我們可以在“標注樣式”里設置，在前綴欄輸入“%%c”，然后我們點擊確定。

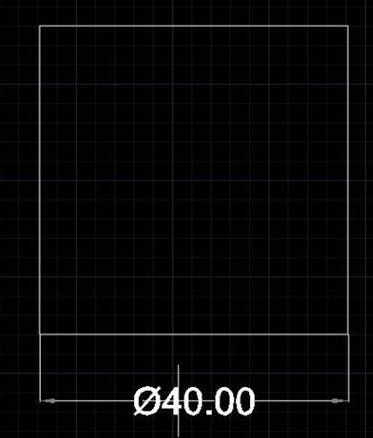

4.之后我們?cè)賹?duì)圖形進行標注時，就會直接標注出直徑符號“Φ”啦，這個操作方法是不是超級簡單！
