怎么用CAD繪制風扇扇葉？
CAD作為一款強大的制圖軟件，在各方面的制圖中都有著難以替代的作用。今天我們就來學習下怎么用CAD繪制風扇扇葉，步驟如下：
1.打開CAD軟件，先用工具欄左邊的“圓”繪制扇葉中間的兩個半徑分別為20和50的圓；
2.對橫軸和縱軸的水平線進行偏移，并過其起點、端點、半徑繪制圓弧R35.
3.繪制兩個半徑分別為35、60的圓作為輔助，執行修剪命令后即可得到扇葉的一邊輪廓。
4.同理，繪制半徑為100和65的兩個輔助圓以得到扇葉輪廓的另一半。

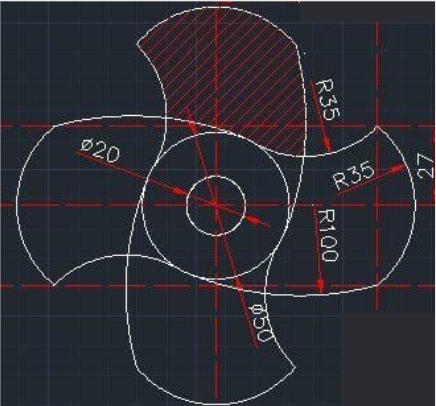

5.對上述圖形執行“陣列”命令，以使扇葉圖形得以完整，最終效果就是下面這樣子啦。（還可以根據喜好進行適當顏色填充哦~）
