CAD使用過程中視圖無法鎖定這個問題常常困擾著我們，比如在復制俯視圖粘貼的時候時常會發現立體視圖擺放位置不精確，而用旋轉或者其他操作都無法快速鎖定立體圖的視角，這個時候該怎么辦呢？今天我們就來解決這個問題！

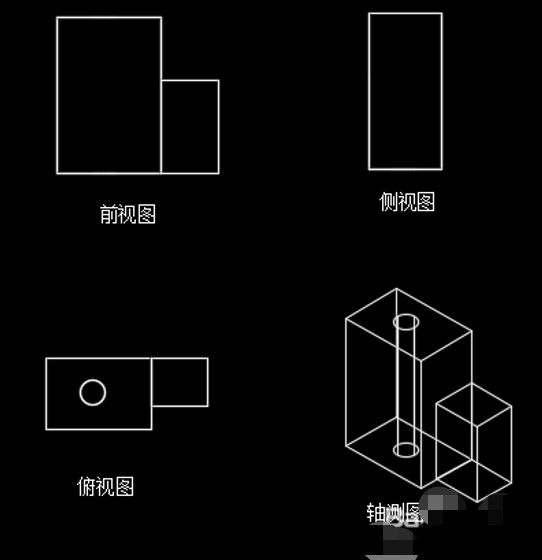

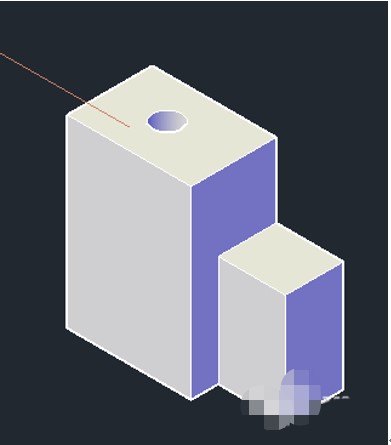

1.任意選取一個簡單的立體模型來舉例說明。在完成三視圖的制作之后，在二維里添加一張固定角度的立體示意圖，如下圖所示。

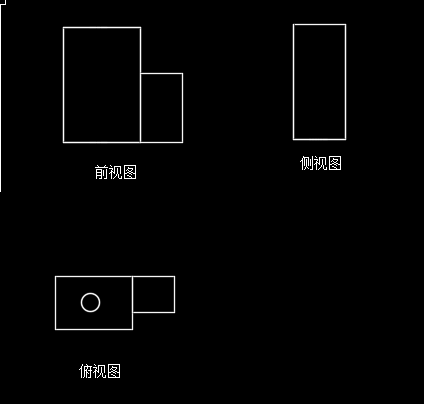

2.框選好三維視圖后復制進二維視圖里，會發現得到下圖效果。因為視角發生了變化，所以在三維轉二維后軸測圖轉變成了俯視圖。
3.在這種情況下第一想法可能會使用旋轉命令，但是這樣需要考慮旋轉角度的問題，實在有點太麻煩了。今天就講一個快速鎖定視角的小技巧！

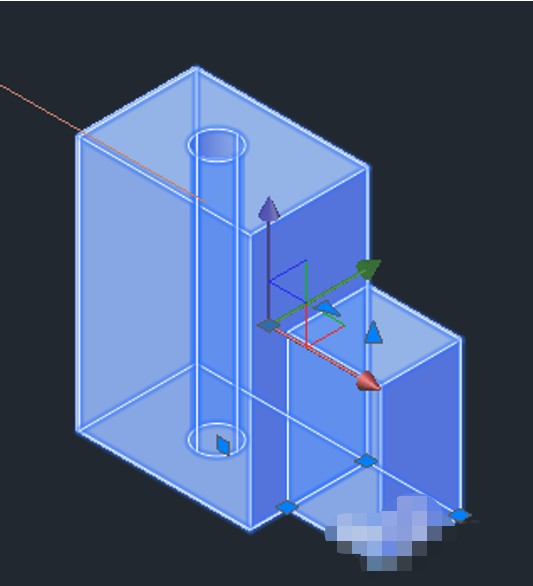

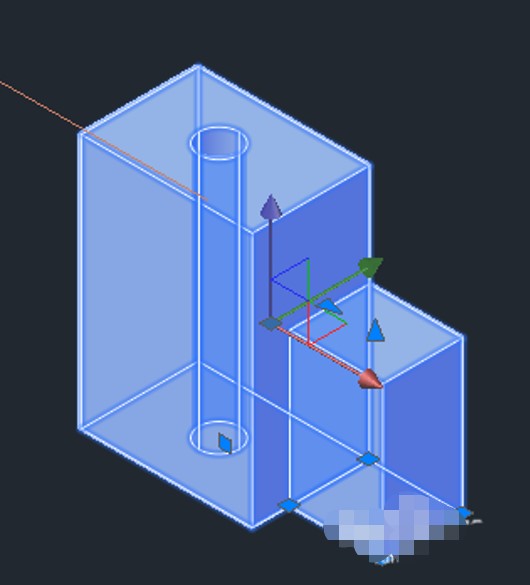

Step01.框選后三維實體，輸入命令UCS建立視角；
Step02.輸入命令V鎖定視角；
Step03.復制到二維，完成。
學會了嗎？希望對你有用哦~
