在CAD 的使用過程中，倒角命令是十分常見的。那大家知道如何指定長度和角度進行倒角嗎？
接下來，就跟著小編一起來看看吧

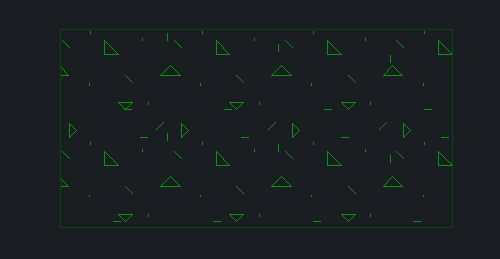

1、首先，大家打開中望CAD軟件，打開相應的圖形文件，下圖圖形已分解
2、選中圖形，點擊“修改”-“倒角”選項
3、根據命令行出現的指示，我們輸入角度指令A(yù)，按下回車鍵確認
4、指定第一條直線的長度，這里設置為30
5、指定第一條直線的相對角度，這里設置為45，按下回車鍵
6、再根據CAD軟件命令行出現的指示，選擇第一條直線，再選擇第二條直線

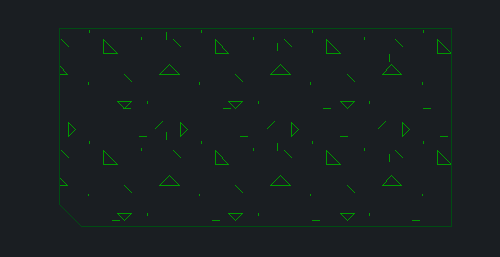

7、這樣，我們就按照指定的長度和角度完成圖形左下角的倒角操作了，執行結果如下圖所示
