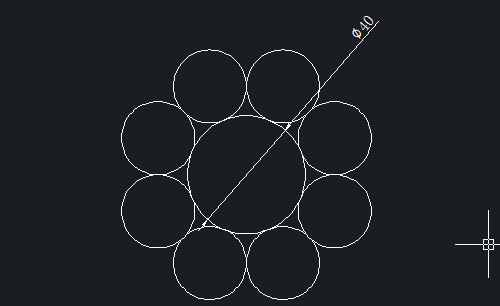

如圖所示，繪制如下要求的圖形：大圓直徑為40，外面包圍兩兩相切的八個小圓。

 一般來說，在實際運用中，用CAD繪制圖形都需要繪制一定的輔助線，本題也不例外。大家可以先自己動手畫一畫，想一想借助什么圖形來繪制。下面小編就來介紹一下具體的繪制方法。

1、 首先， 大家打開中望CAD軟件

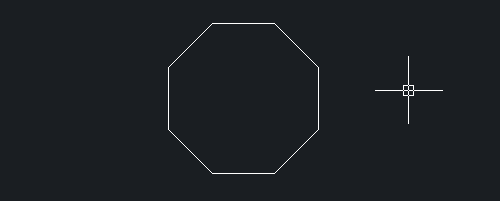

2、 觀察結果圖，外面的小圓半徑兩兩相連的話是一個正八邊形，因此我們考慮借助正八邊形來繪制圖形。在CAD繪圖區域任一位置繪制一個正八邊形

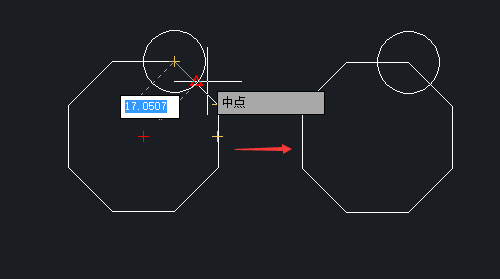

 3、 點擊【繪圖】-【圓】命令，以八邊形的其中一個角點為圓心，八邊形邊長度的一半為半徑繪制一個圓

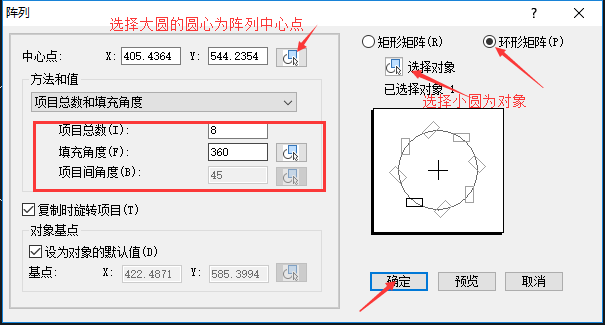

 4、 點擊【修改】-【陣列】按鈕，打開如圖所示對話框，相關設置如圖：

 5、 點擊“確定”，即可得到下圖

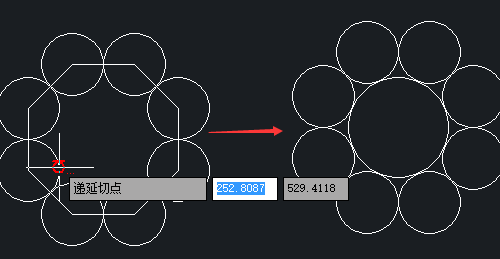

 6、 點擊【繪圖】-【圓】-【相切、相切、相切】按鈕，繪制相切于小圓內部的一個圓；同時刪除輔助線

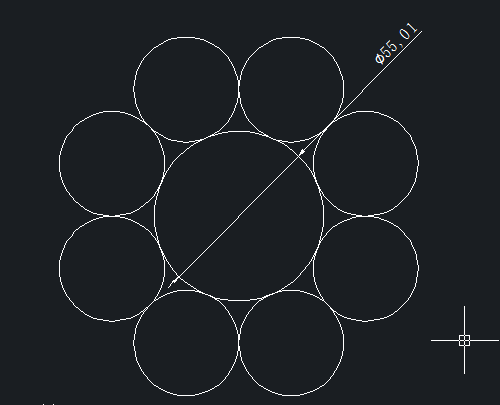

 7、 標注大圓，可以發現，此時大圓的直徑并不是40

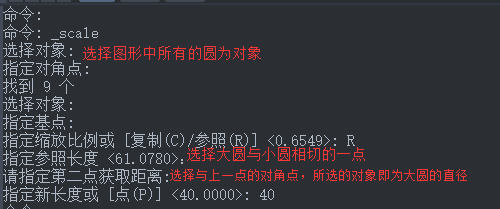

 8、 點擊【修改】-【縮放】按鈕，命令窗口顯示操作如下：

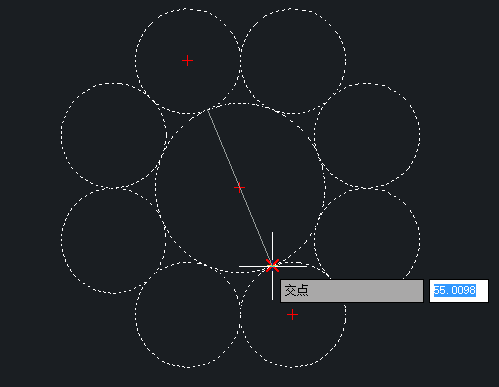

 9、 在使用縮放命令時，指定參照長度的步驟如圖：

 10、 最后在CAD中就畫出了按要求所示的圖形
