在使用CAD進行設計工作的時候，會遇到需要把某部分區域阻擋的情況，那大家知不知道如何遮住這些區域又不影響我們的效果呢？

接下來，小編就來給大家講解一下如何運用塊的方式遮住區域

1、首先，大家打開中望CAD軟件

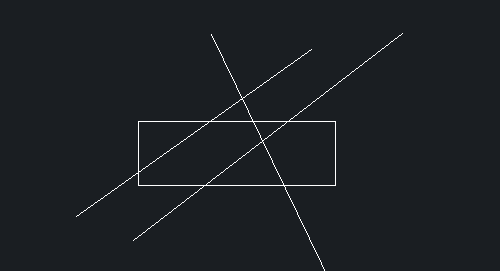

2、如下圖所示，需要用塊遮住這些線的一部分，但這里的矩形塊遮不住線條

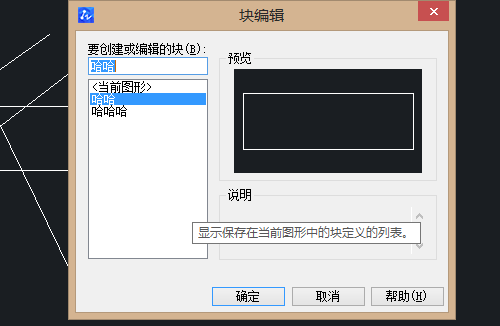

3、使用鼠標對矩形塊進行雙擊操作，進入到“塊編輯”對話框里，我們點擊“確定”按鈕

4、進入至塊編輯器中，我們直接在命令行中輸入WIPEOUT指令，按回車鍵確認

5、根據CAD軟件命令行出現的指示，我們依次連接塊邊緣的每個點，練成一個閉合的圖形，再按下空格鍵

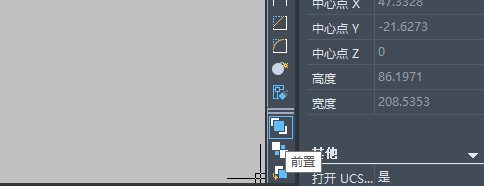

6、選中塊，再點擊右旁的“前置”按鈕

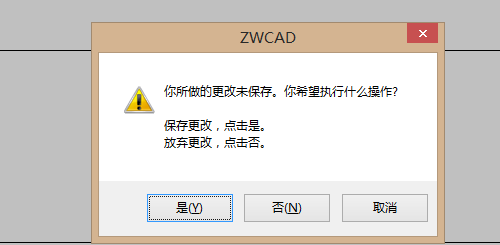

7、關閉編輯器并進行保存

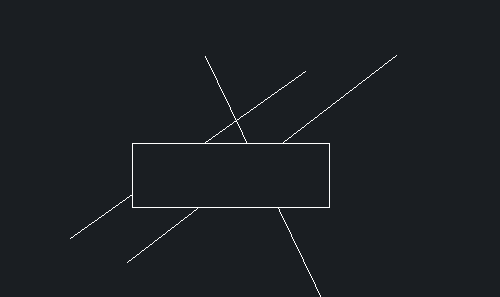

8、最后，對塊進行拖動操作，都能遮住線條了，執行結果如下圖所示
