本節承接前面兩節的內容，以編輯住宅墻體為例，運用修改命令編輯多線。
1、 首先，大家打開中望CAD軟件

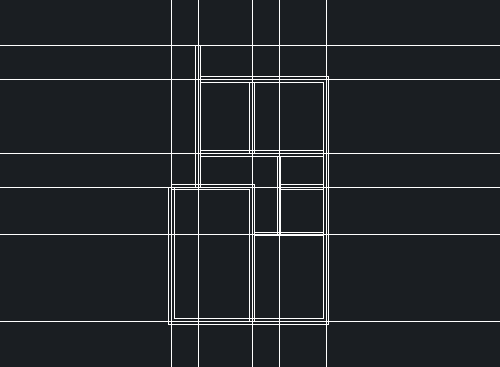

2、 打開如圖所示已經繪制好的住宅墻體

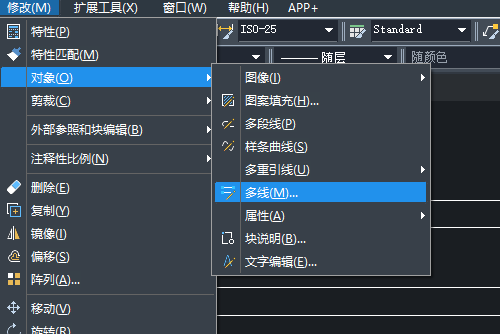

3、 點擊【修改】-【對象】-【多線】按鈕

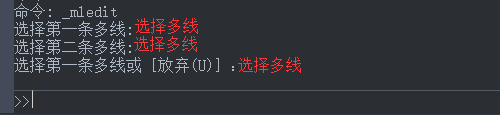

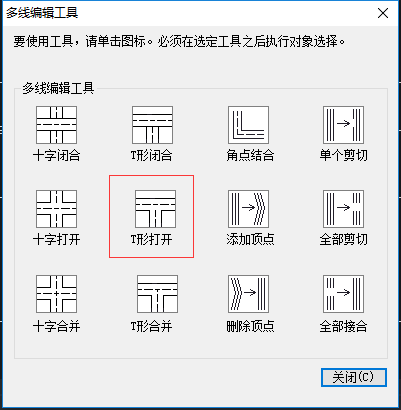

4、 在彈出來的對話中選擇“T形打開”命令，命令窗口顯示操作如下：

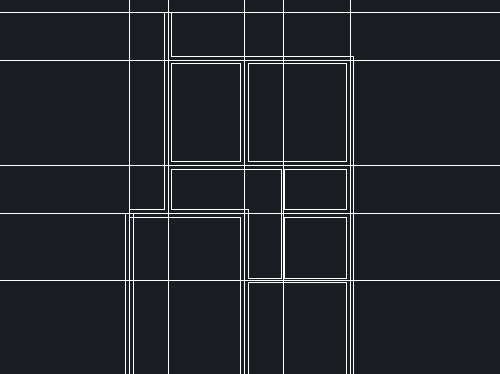

5、 執行相同的命令，經過編輯后的多線如圖所示：

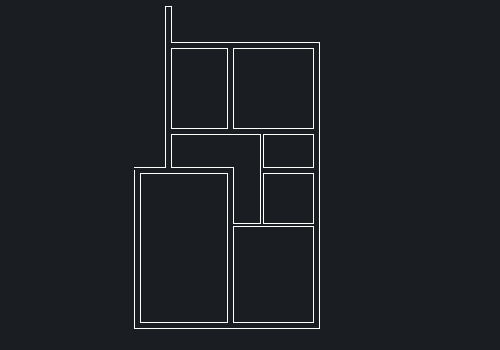

6、 點擊【修改】-【對象】-【多線】命令，在彈出的對話框中選擇“角點結合”選項，對墻線進行編輯，并刪除輔助線，最后CAD中住宅墻體就繪制好了
