CAD是設計人員完成設計工作的重要工具之一。在CAD的使用過程中，有時候會遇到需要把多個圖形合并為一個塊的情況。那究竟怎么做才能將多個圖形合并成一個塊呢？

快跟著小編一起來看看吧

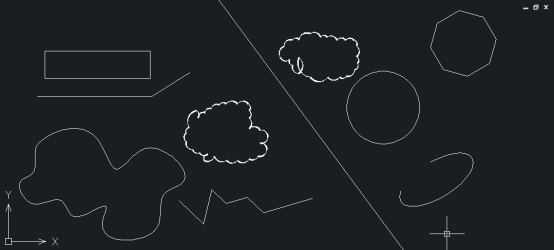

1、首先，大家打開中望CAD軟件，然后打開需要進行合并成塊的圖形文件。這里小編以下圖為例，此圖紙中有多個分散的圖形和線段，都是獨立的對象

2、在命令行里，輸入B，按下回車鍵進行確認

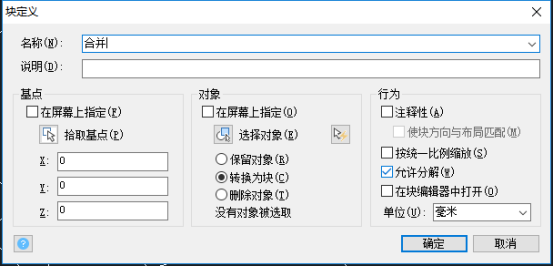

3、CAD軟件會自動彈出“塊定義”的對話框，在這里，我們在名稱文本框里輸入名稱

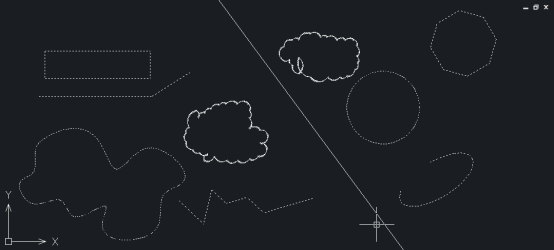

4、點擊“選擇對象”的按鈕，點擊并拖動鼠標左鍵選中所有的圖形，單擊鼠標左鍵進行確認，選中的圖形將變成虛線的展示。（這里需要注意的一點是，如果框選圖形的時候，部分圖形沒有選中，我們可以點擊該圖形，即可選上）

5、圖形選取完成之后，按回車鍵進行確認，系統會回到“塊定義”的對話框里，點擊“轉換為塊”的按鈕，再點擊確定按鈕

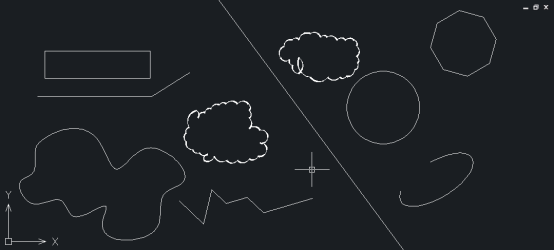

6、點擊圖形任意一點，都能夠選中整個圖形，所以整個圖形都被合并成一個塊了
