CAD中PE命令的使用
如果要把一些一條條的直線合并成一整條直線的話，該如何操作呢?就可以借助PE命令來實現,小編接下來介紹如何使用PE命令。
1、首先,打開中望CAD，然后用直線命令在繪圖中隨便畫一個圖形，如下圖所示各個直線是獨立的
2、直接輸入PE命令，按空格鍵確定

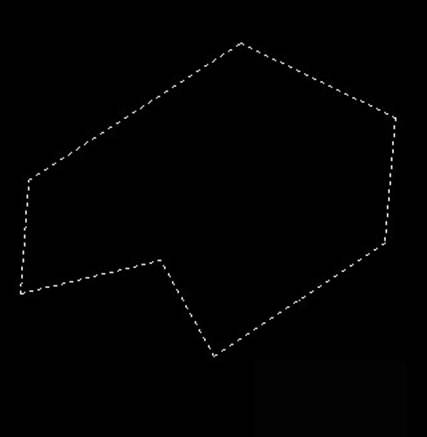

3、下方的提示欄提示選擇多線段，接著在圖中選擇其中的一條線段即可
4、下方又提示是否將其轉成多線段，按空格鍵確認就可以了
5、直接輸入字母J,把一條條的直線合并成一整條直

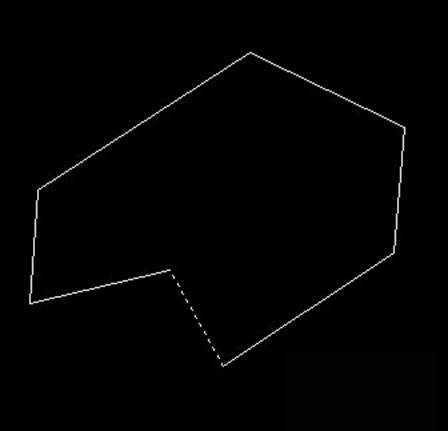

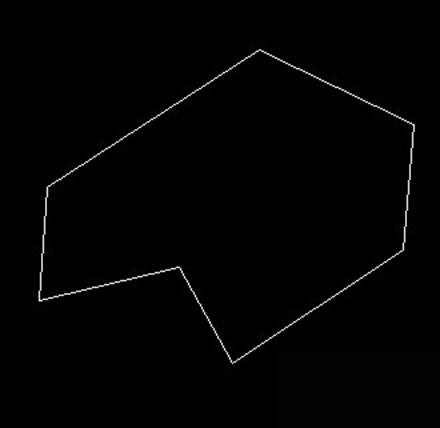

6、確認后，下面又提示選擇對象，依次選擇各條直線，按空格鍵確認后各條直線就變成整體了,這樣就完成了。
