CAD畫一個水準點的圖標的教程
CAD怎么畫一個水準點的圖標？水準點的圖標，就是圓形中有相交叉的兩條直線，在CAD中該怎么繪制呢？今天小編給大家畫一下水準點的圖標，下面一起來看看。

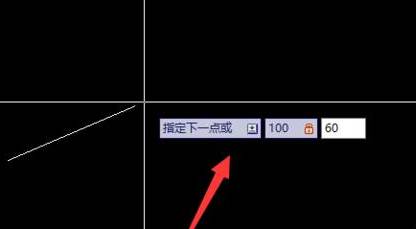

1、作一條直線，利用極坐標輸入“100<60”，回車。

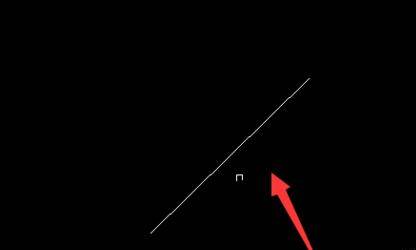

2、得到一條以水平夾角成60度的直線。

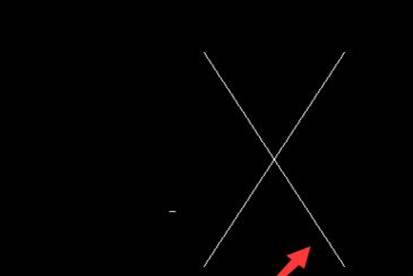

3、在做一條以這條直線角60度的相交直線，兩線中點重合。

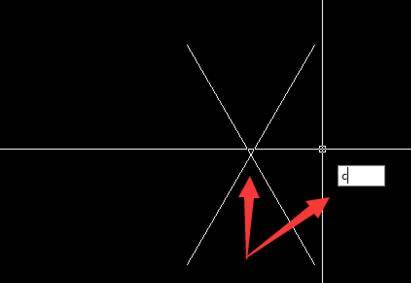

4、輸入畫圓命令“c”，并指定兩線中點為圓心。

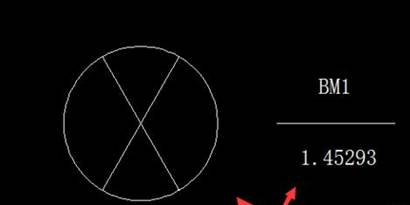

5、指定直線一半長度為半徑，完成標志繪圖，添加標注。
這樣水準點的圖標就畫好啦，很簡單，大家可以著手畫一下哦。
