CAD怎么統計圖形對象的數量

CAD怎么統計圖形對象的數量呢？在CAD中我們常常需要直線、文字、塊等對象的數量，該如何操作呢？今天給大家介紹CAD中快速統計數量的方法，下面一起來看一下。

1、首先打開要統計的圖紙，點擊【工具】》【快速選擇】會出現特性窗口，點擊圖示快速選擇按鈕。

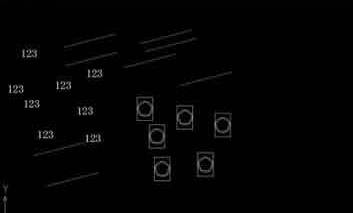

2、圖上有綠色的線，還有多行文字，還有參照塊。比如現在我要統計直線，我發現圖上的直線都是綠色，我可以將特性選為綠色，確定。

3、點擊確定后找到綠色的線一共是八條

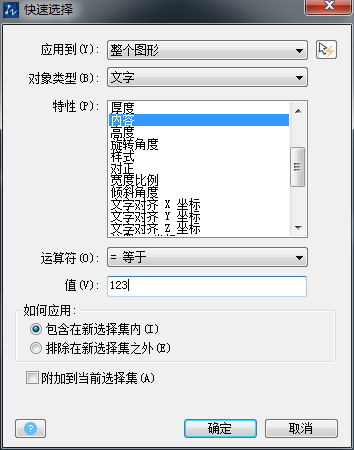

4、如果現在是統計文字，因為文字內容都是一樣的，我選擇內容為特性，值里填寫123，點擊確定

5、這樣，文字也被統計了，統計值是8個。

6、現在要統計參照塊的數量，首先是整個圖形應用到，然后對象類型是參照塊，特性是名稱，名稱是1，然后點擊確定。如圖紅線圈住統計，參照塊個數是六個，圖上參照快全部被選中。

以上就是CAD快速統計直線、文字、塊數量的方法，同樣這個方法可以統計其他對象的數量，很簡單，希望大家喜歡。
