利用EXCEL如何在CAD里繪制任意曲線、折線

中學里學過很多函數，他們的圖形怎么通過計算機繪制出來呢。我們今天介紹如何利用EXCEL在CAD里繪制任意曲線、折線的方法，一起來學習吧！

工具/原料

中望CAD2019

 EXCEL

方法/步驟

我們舉例一下，比方說繪制：8KM長的舊路改造設計，已經測量好了舊路中線的坐標

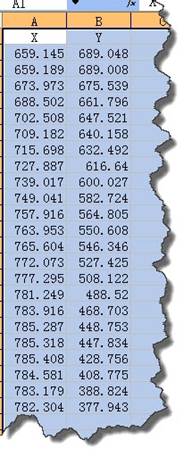

將x坐標值放入A列，y坐標值放入到B列  如圖

再將A列和B列合并成D列

中望CAD坐標點用逗號隔開，表達式如：x坐標值，y坐標值

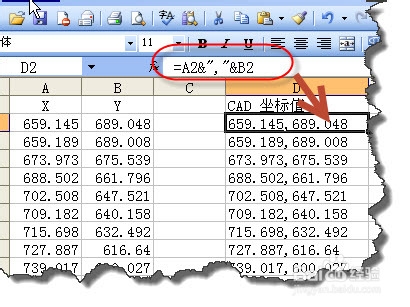

所以我們加入輔助列，在D2單元格里輸入：=A2&“,"&B2，得到CAD 坐標值。

 復制生成CAD 坐標值 第一個坐標，用它來作為曲線的起點。

 打開中望CAD軟件，在命令行里輸入PL指令，空格后，粘貼起點坐標，后空格確認。

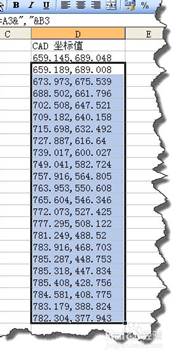

 回到EXCEL文件，復制余下來的坐標。

 再回到CAD軟件，再在命令行里粘貼余下來的坐標。

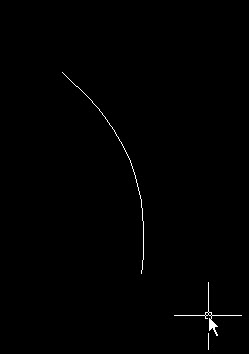

 看一下曲線是不是自動畫好了。這個方法的好處就是，你的坐標值如果要進行調整時，只需要在excel中進行修改，重新繪制，方便易于修改。
