CAD怎么畫汽車平面圖

想要利用CAD畫一個簡單的汽車平面圖，應該怎么做呢，下面跟著小編一起來畫簡易的小轎車平面圖吧。

1、首先將CAD這款軟件打開，進入到CAD的操作界面；

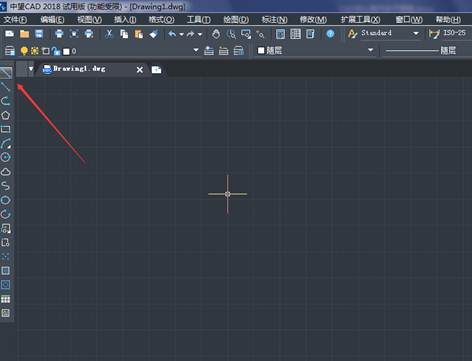

2、在該界面找到直線命令，如圖所示：

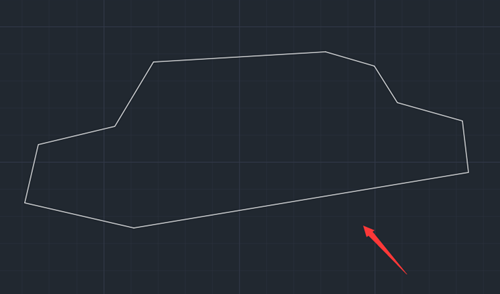

3、選擇直線命令，在繪圖區里繪制汽車的輪廓，如圖所示：

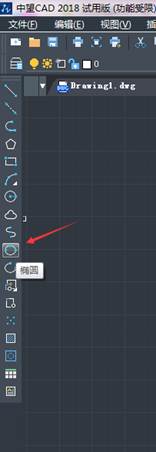

4、再在工具區里找到橢圓形工具，如圖所示：

5、選擇橢圓形工具在上畫出汽車的輪胎，如圖所示：

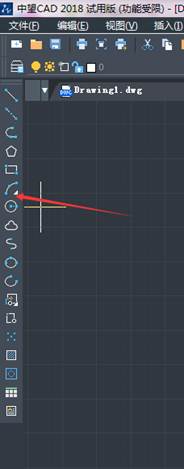

6、再在工具區內找到圓弧選項，如圖所示：

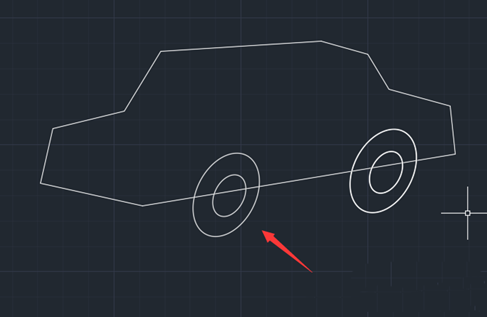

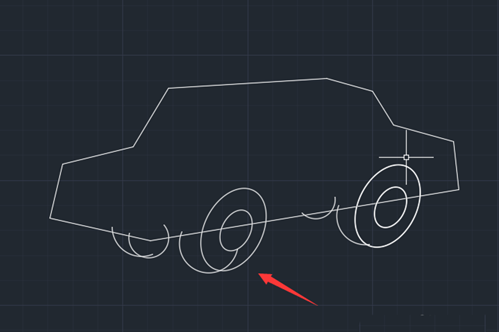

7、選擇圓弧選項，在車輪和車身上畫出里面的輪胎結構線，如圖所示：

8、再在工具區內找到修剪命令；

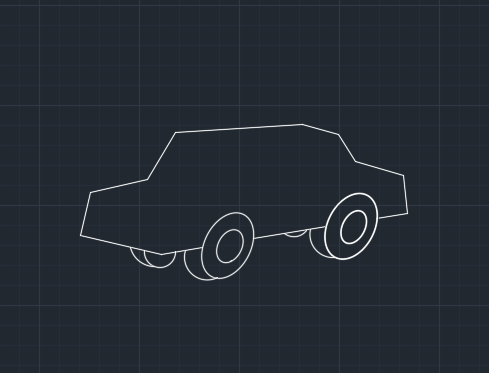

9、選擇修剪命令將圖中多余的線修剪掉，如圖所示：

10、再在工具區內找到直線命令；

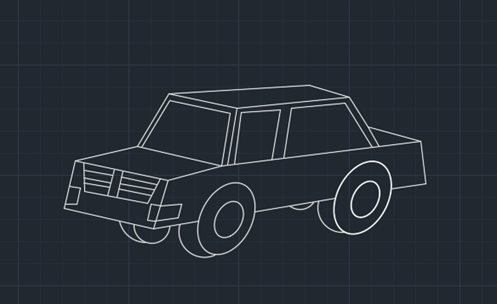

11、選擇直線命令，在汽車輪廓內畫出汽車的整體結構，如圖所示：

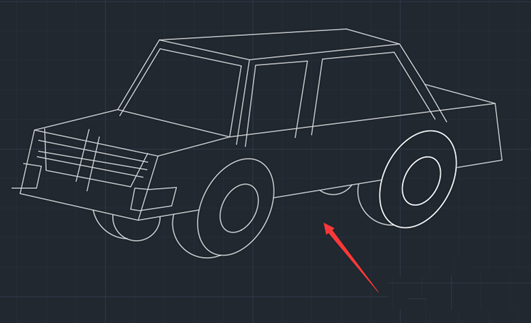

12、在選擇修剪命令，將多余的線修剪掉這樣我們?cè)贑AD中就畫出了小汽車，如圖所示：
