我們在CAD中將圖紙畫好以后，繼續做的一件事就是套用圖框。各個公司都有自己的圖框和圖幅。在制作圖框時，大多數情況下都會按照1：1的比例：A0—1194X840；A1—840X597；A2—597X420；A3—420X297；A4—297X210。其中，前兩個還經常要用到豎圖框。還有，如果要用加長圖框，應該要在圖框的長邊方向，按照圖框長邊1/4的模數增加。不論圖框的長度大小是多少，在按照一定的比例打印出來時，圖簽欄的大小都應該是一樣的。我們把不同大小的圖框按照我們要出圖的比例Scale大，將圖套在其中即可。

至于施工圖如何按照比例出圖，有兩點需要注意的：一是并非所有的平立剖面圖都要按照1:100的比例來，對于一些沒什么細部的倉庫、廠房時，也可以考慮用到1:150或1:200的比例。這樣才能夠使圖紙飽滿。二是不管是什么圖，繪制時都切記以實際每1MM對應CAD中的每個標準單位1來繪制（總圖可以除外），不同比例的出圖只是在字體大小、線性比例、標注的標注全局比例等地方不同。

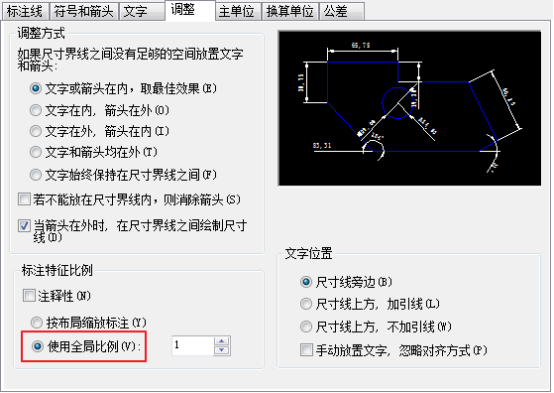

當然，以上都是把同意比例的圖放在統一圖框中的情形。而如果要把不同比例的圖放進同一個圖框就不一樣了?，F(xiàn)在比如我們要在一張1:100平面圖中放一張1:20的節點大樣來舉例。首先確定1:100為這張圖中的主打比例，1:100的平面圖按照以上方法繪制完畢，1:20的節點大樣，也按照上述方法繪制好，并修改好各個設置。當發現要將其并入1:100的圖中出圖時，把1:20的節點拷貝一份到1:100的圖框內，Scale5倍，然后需要修改線性比例和標注中的兩個參數，其中第一是將標注全局比例改為1:100（即主打比例），第二是標注線性比例，改為0.2。當然，在繪制其它比例的圖紙時，如果一開始就確定其要和其他不同比例的圖紙放在一起，上面的有些順序可以調整，可以減少一些步驟，提高一些效率。

如果不按比例出圖，也要注意一些問題，也就是比例問題。舉個例子吧，在設計方案時到了整理出圖階段，就要注意比例問題了。第一點是要確定最后出圖的圖幅，在確定了最終出圖比例后，需要打字估算一下大概的出圖比例，然后按照打印出來的字高為2.5MM左右（方案文本的比例一般在1:200以上，除非是做別墅、小住宅、小公建，字體大小和標注尺寸可以適當小些）再推出在圖紙中的字體大小和標注尺寸的合適數值。
