CAD在默認狀態下已經處理過布局空間的線型，無論將虛線畫在圖紙空間里，還是在不同比例的視口內，同樣比例相同線型的單元長度是相同的，如下圖所示。

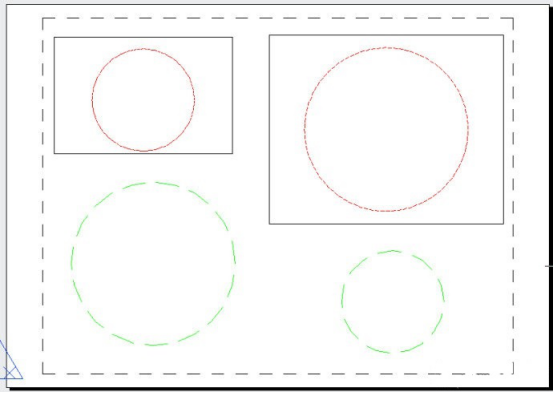

上圖中兩個紅色的圓其實同一個圓在兩個不同比例的視口中的效果，綠色的是畫在圖紙空間的圓，通過與綠色圓的對比，我們可以看到不同比例視口中的線型單元也是一樣的。而不同視口線型比例不一致的情況有兩種可能性，一是控制線型比例的變量已經被修改，二是更改了視口比例后沒有對顯示進行刷新。

CAD提供了一個系統變量：PSLTSCALE，變量名有點長，如果英文還好的話也不難記，就是圖紙空間線型比例的英文縮寫，其實還有一個控制全局線型比例變量：LTSCALE，這個只是在那個變量前加了字母PS。PSLTSCALE的默認值為1，視口內圖形的線型比例會根據視口比例進行計算，與圖紙空間線型比例保持一致。如果PSLTSCALE設置為0，視口內圖形的線型比例將不考慮視口比例，不同比例視口的線型不一致，如下圖所示。

如果我們調整了視口的比例，比如我們新建了一個視口后將比例改成了1:100，視口內圖形的線型比例不會自動調整，而必須要雙擊進入視口輸入RE命令后回車，重新生成線型的顯示數據，視口內圖形的線型比例才會調整過來。如果有好多視口，改了比例后一個個雙擊進去重生成嫌麻煩，你可以直接輸入REGENALL(全部重生成)命令，或者保存文件后關閉文件重新打開就可以了。
