在CAD中有個很重要的操作技巧你知道是什么嗎？

統計數量是專業的CAD設計者必須會的一個能力，在CAD消防設計行業中，用到統計數量的功能最為頻繁，而且在消防工程圖當中，都會有很多的相同設備，然而這些設備的大小也有很多相同，如果你不懂得去應用統計功能的話，將會給你帶來比較多麻煩。

所以，我們這次來說說CAD的數量統計法，在這個例子中我們用到房屋設計圖紙作為講解。

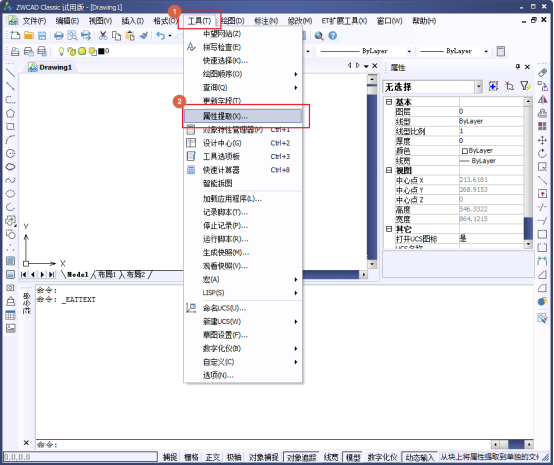

1.我們打開CAD的【工具】--【屬性提取】

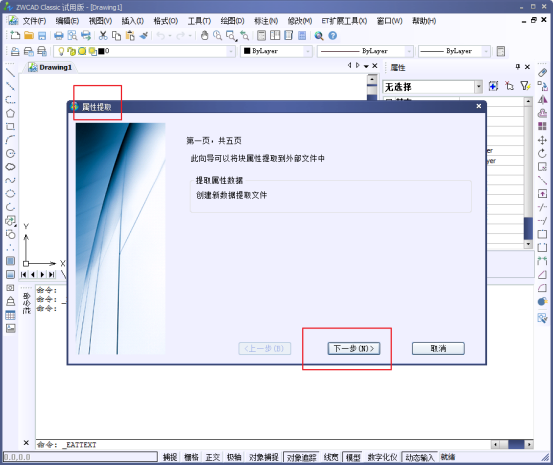

2.彈出對話框后，選擇第一個，

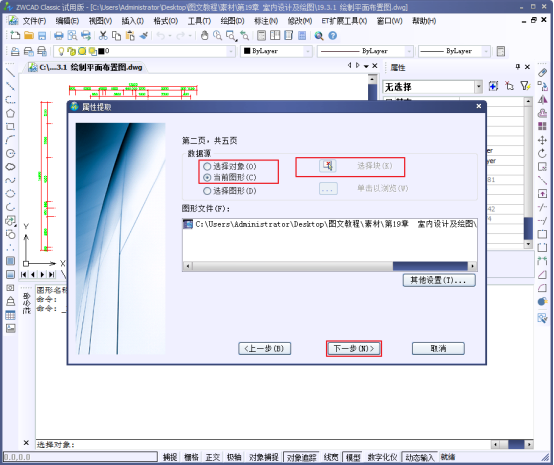

3.先選擇“選擇對象”，點擊右邊的“選擇塊”，選擇你需要統計的塊，然后再選擇“當前圖形——點擊“下一步”

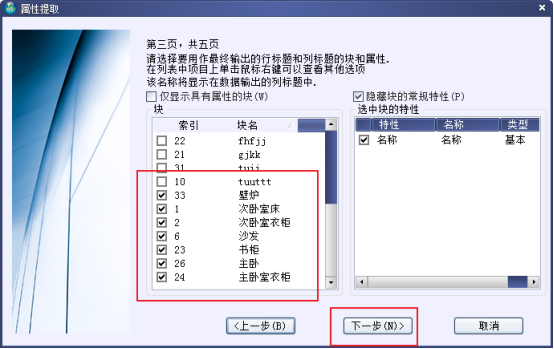

4.這里我們就選擇室內的家具，默認，下一步。

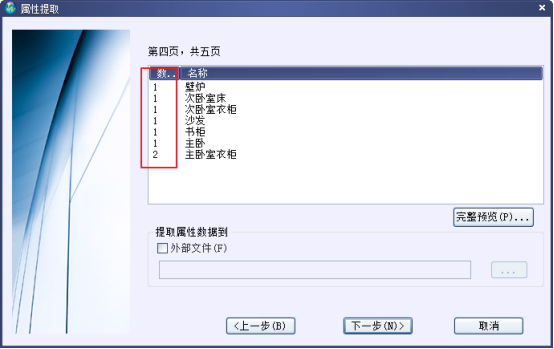

5.下一步之后，我們就看到各個的數量的詳細情況了。

6. 如果我們還想讓它自動列表的話，只需要按提示進行下一步操作即可完成。
