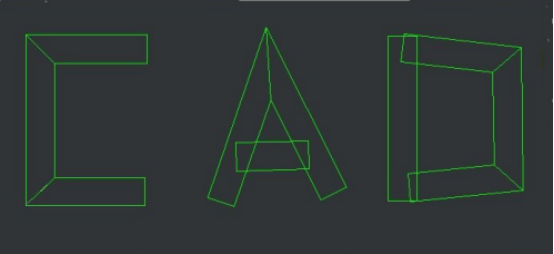

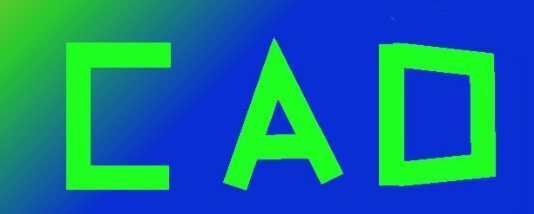

當我們再利用多段線繪制的時候，圖形寬線條是空心的，我們該怎么設置呢？
詳情可看下圖：

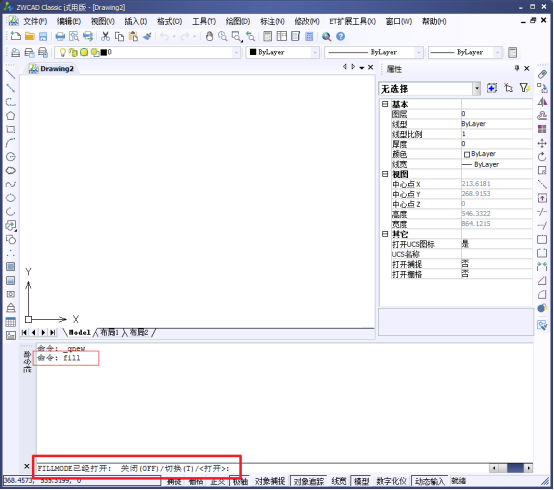

“ FILL ”參數介紹：
控制諸如圖案填充、二維實體和寬多段線等對象的填充。
“ON ”時：打開“填充”模式。要使三維對象的填充可見，其拉伸方向必須平行于當前觀察方向，而且必須顯示隱藏線。
“ OFF”時：關閉“填充”模式。僅顯示并打印對象的輪廓。重生成圖形后，修改“填充”模式將影響現有對象。“填充”模式設置不影響線寬的顯示。
