當我們需要合并不同點的X、Y軸坐標值時，我們便需要利用到捕捉的點過濾器，我想很多人從來也沒有用過點過濾器，當我們在用【shift+右鍵】的鍵盤快捷鍵打開捕捉菜單時就可以看到點過濾器了，但是通常很少人會用，接下來我們就講講如何使用點過濾器的使用方法。

什么是點過濾器呢？

它是從捕捉到的點提取XYZ某一個軸向坐標或者XY XZ YZ兩兩坐標

點過濾器的使用方法？

我們只需要在提示定位點時先輸入.X公益在捕捉菜單中選擇X點過濾項，然后選取點來獲取X軸的坐標，然后CAD軟件就會提示定位點的YZ坐標，下面我們來舉個例子。

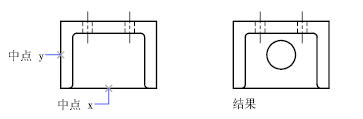

在上面的例圖中，我們要在矩形中心畫一個圓，也就是需要合并底邊中點的X軸坐標和側邊重點的Y軸坐標。操作步驟如下：

1、  為了操作更簡單，我們先打開對象捕捉的中點選項。（如果不設置的話，在操作過程中可以通過輸入MID或捕捉菜單臨時設置中點的捕捉）

2、  輸入CIRCLE或C（如果C是畫圓的快捷鍵的話），回車，啟動畫圓命令。

3、  在命令行輸入.x 操作如下：

CIRCLE 指定圓的圓心或 [三點(3P)/兩點(2P)/切點、切點、半徑(T)/弧線(A)/多次(M)]: .x

4、回車，命令行出現(xiàn)提示：于。捕捉底邊的中點獲取X軸坐標

5、 命令出現(xiàn)提示：于 (需要YZ):。捕捉側邊重點獲取Y軸坐標。

可以看到圓心已經定位到了矩形的中心。

6、 輸入圓的半徑，完成圓的繪制。

上面的操作我們也可以先定位Y坐標，那就先輸入.y，先捕捉側邊中點，再捕捉底邊中點。

以上，僅作為簡單的例子，相信大家只要能夠活學活用，就能很好運用在在自己的工作中。
