當我們需要對內容進行捕捉時，我們該如何設置？

以下是詳細的步驟方式

設置捕捉（F9）

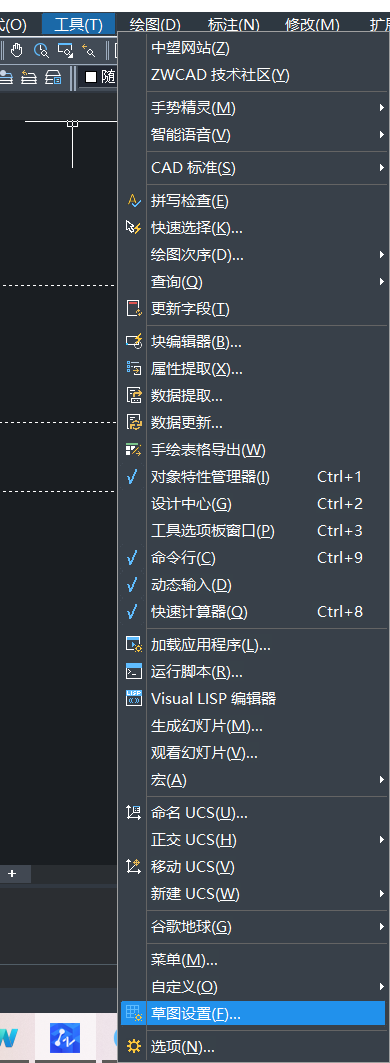

1. 我們在菜單欄中選擇工具，找到草圖設置，進入設置，如下圖所示。

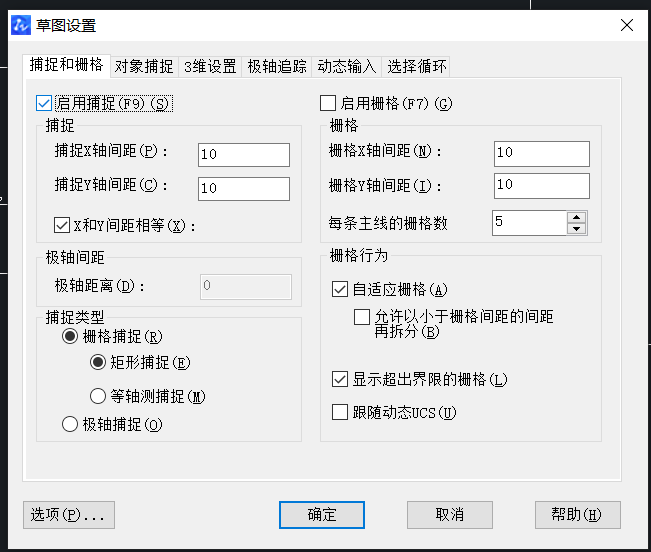

2. 進入草圖設置界面

我們可看到啟用捕捉的相關設置和啟用柵格的設置，我們下面分開兩個部分解析。

勾選或取消捕捉項，可切換開關。

捕捉間距的選項，我們根據自己的需求更改間距的數據，同時我們需要注意，如如的數字只能是正實數。

3. 我們看極軸間距選項，該選項能否進行設置，取決于捕捉類型的設置。當我們將捕捉類型設置成“PolarSnap(極軸捕捉)”時，該選項則可以進行設置。極軸距離就是指，繪制圖形時，光標在極軸方向上捕捉時的增量距離。沒到一個捕捉間距，光標上將出現一個小叉號，如下圖。

4. 我們再設置我們的捕捉類型。這個選項是設置不同的類型的捕捉，設置要求還是需要看個人的需求。在此不過多解釋。

5. 設置柵格（F7）

同樣，通過勾選或取消該選項，實現開關的切換。或者可以直接在界面中按F7快捷鍵設置。

柵格的間距選項中我們可以設置在X軸、Y軸和相鄰的柵格點之間的距離。

6. 柵格行為選項

我們可以設定柵格行為的詳細的內容與要求。

7. 設置正交（ORTHO）

無論是機械制圖還是建筑制圖，都有相當一部分直線是水平或垂直的。針對這種情況，中望CAD提供了一個正交開關，以方便的繪制水平、垂直直線。在這里我們不再過多解析。
