CAD  3D陣列怎么用

3DARRAY命令是二維ARRAY命令的3D版本，通過這個命令，用戶可以在三維空間中創建對象的矩形或環形陣列。

【實戰】3DARRAY命令使用

命令行：_3darray

選擇對象：找到1個

選擇對象： //按Enter鍵

輸入陣列類型[矩形（R）/環形（P）]<矩形>：   //指定矩形陣列

輸入行數：2      //輸入行數，列的方向平行于X軸

輸入列數：3     //輸入列數，列的方向平行于Y軸

輸入層數：3      //指定層數，層數表示沿Z軸方向分布數目

指定行間距：50    //輸入行間距，如果輸入負值，陣列方向?qū)⒀豘軸反方向

指定列間距：80    //輸入列間距，如果輸入負值，陣列方向?qū)⒀豘軸反方向

指定層間距： 120   //輸入層間距，如果輸入負值，陣列方向?qū)⒀豘軸反方向

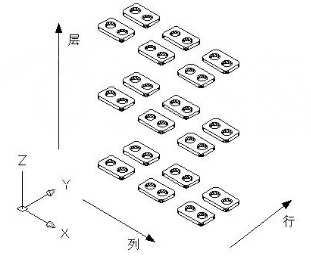

啟動HIDE命令，結果如下圖

如果選擇“環形（P）”選項，能建立環形陣列，命令行提示如下：

輸入陣列中的項目數目：6   //輸入環形陣列數目

指定要填充的角度（+=逆時針，--順時針）<360>:   //輸入陣列角度值

旋轉陣列對象？[是（Y）/否（N）]<是>：    //按Enter鍵，則陣列的同時還旋轉對象

指定陣列的中心點：        //指定旋轉軸的第一點A，如下圖所示

指定旋轉軸上的第二點：       //指定旋轉軸的第二點B

三維陣列

環形陣列
