CAD樣條曲線擬合

CAD樣條曲線擬合，就是對樣條曲線的擬合數據進行修改。在命令行輸入SPLINEDIT 命令，選取樣條曲線后，夾點將出現在控制點上。當選取的樣條曲線包含擬合信息時，

命令行提示：

擬合數據(F)/閉合樣條(C)/移動(M) 頂點(V)/精度(R)/反向(E)/撤消(U)/<退出(X)>： F （按 ENTER 鍵）

增加(A)/閉合(C)/刪除數據(D)/移動(M)/清理(P)/切線(T)/<退出(X)>： 輸入選項，或按 ENTER 鍵

下面解析每個選項的作用：

【增加(A)】

在樣條曲線中增加擬合點。

當指定一個擬合點后，如果該擬合點既不是第一個也不是最后一個，則高亮顯示該擬合點和它下面的一個擬合點。否則，只高亮顯示指定的點，如果選取的擬合點是第一個擬合點，則出現如下提示信息：

指定新點或 [后面(A)/前面(B)] <退出>：輸入一個新的點，或輸入選項關鍵字，或按ENTER 鍵

這表示可以在第一個點的前面或后面插入新擬合點。

選取其它擬合點，則提示信息為：

指定新點 <退出>：輸入一個新的點，或按ENTER 鍵

【閉合(C)/打開(O)】

如果選定的樣條曲線為閉合，則“閉合”選項將由“打開”選項替換。閉合開放的樣條曲線，使其在端點處切向連續（平滑）。打開閉合的樣條曲線。

【刪除數據(D)】

刪除樣條曲線的一個擬合點，用剩下的擬合點重新生成樣條曲線，當樣條曲線只剩下兩個擬合點時，不能再刪除，會自動退回到上一級命令提示行。

【移動(M)】

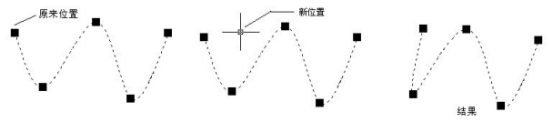

移動選定的擬合點。

指定新位置或[下一個(N)/上一個(P)/選點(S)/退出(X)]/<下一個>：輸入一個點，或選項關鍵字，或按 ENTER 鍵

【清理(P)】

清除樣條曲線的擬合數據，從而使命令提示信息變?yōu)椴话瑪M合數據的情形。

【切線(T)】

修改樣條曲線的起點和端點切向。

如果在命令行中選擇輸入“系統默認值”選項，將用系統的默認切向作為起點或端點切向。

【退出(X)】

退出“擬合數據”模式，返回到主命令提示行。
