CAD如何加載多線樣式

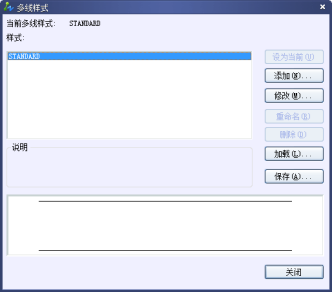

使用MLSTYLE命令可以控制多線的線形、顏色、線寬、偏移等特性。輸入并執行該命令后，將打開【多線樣式】對話框，如圖1

圖1

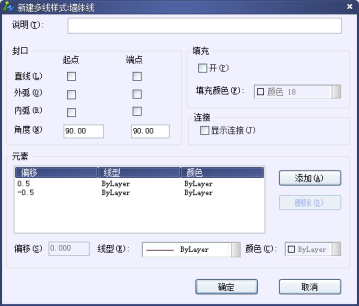

【多線樣式】對話框中的【樣式】區域列出了目前存在的樣式，在預覽區域中顯示了所選樣式的多線效果。單擊【新建】按鈕，打開【創建新的多線樣式】對話框，在新樣式名文本框中可以輸入新的樣式名稱，如圖2

圖2

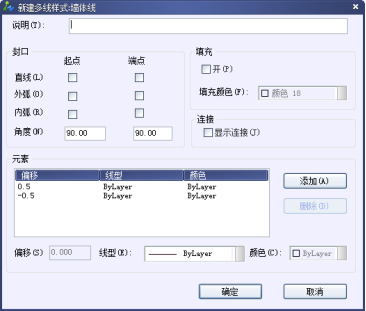

單擊【繼續】按鈕，即可再打開【新建多線樣式】對話框中對多線的封口樣式、偏移、顏色和線型等特性進行設置，如圖3所示，然后按確定即可。

圖3

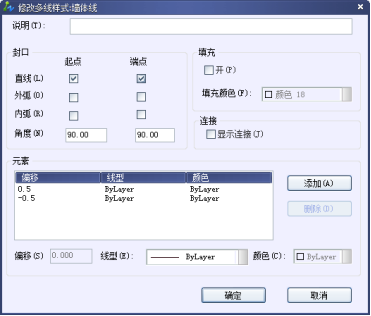

如果要對已有的多線樣式進行修改，可以在【多線樣式】對話框中選中需要修改的樣式，然后單擊【修改】的樣式，然后單擊【修改】按鈕，即可再打開的【修改多線樣式】對話框中對其樣式進行修改。如圖4

圖4

在【修改多線樣式】對話框中勾選【封口】區域中的【直線】選項的起點和端點，繪制的多線效果如圖5，取消這些選項，繪制多線效果如圖6

圖5（封口效果）

圖6（未封口效果）
