問題描述

從源圖形拷貝到目標圖案和線型，顯示不正確，比例要調到很大或很小才能顯示正確。

問題原因

1、源圖形與目標圖形使用的填充圖案和線型文件的度量制式不一致。

2、【MEASUREMENT】系統(tǒng)變量用于控制當前圖形是使用英制還是公制填充圖案和線型文件。

解決方法

1、在命令行輸入【MEASUREMENT】，然后【回車】。

2、命令行提示

輸入 MEASUREMENT 的新值<0>：輸入【1】，然后【回車】，使用公制填充圖案。

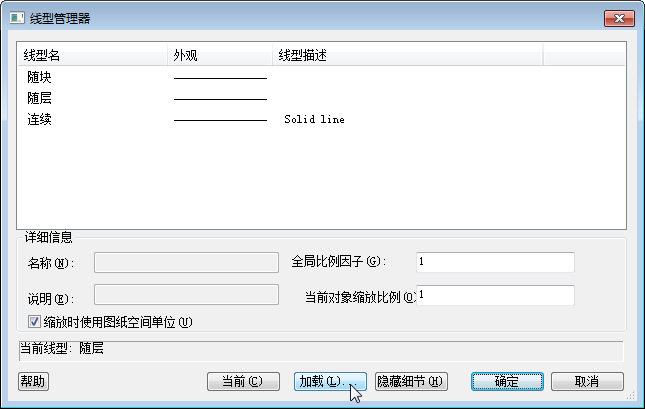

3、利用【LINETYPE】線型管理器查看當前圖形是使用英制還是公制填充圖案和線型文件。

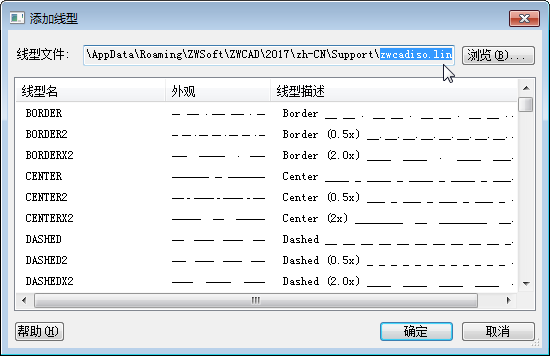

4、單擊【加載】，打開【加載或重載線型】對話框。

5、在【瀏覽】按鈕旁邊查看當前圖形是使用英制還是公制填充圖案和線型文件?！皕wcadiso.lin”是公制線型文件，“zwcad.lin”是英制線型文件。此位置會顯示相應制式線型文件。

6、【MEASUREMENT】的值設為【1】之后，不會立即改變圖形中的線型外觀，需要使用【LINETYPE】線型管理器重載線型，并【REGEN】重生成圖形。

7、【MEASUREMENT】的值設為【1】之后，英制的填充圖案也不會立即改變填充圖案外觀，需要編輯填充圖案或者使用【MATCHPROP】特性匹配，將公制的填充圖案特性匹配給英制的填充圖案。
