在繪圖過程中，為了表達實體內部的結構特征，可使用剖切工具假想一個與制定對象相交的平面或曲面將該實體剖切，從而創建新的對象?？赏ㄟ^指定點、選擇曲面或平面對象來定義剖切平面。

  下面通過一個長方體來簡單介紹一下。

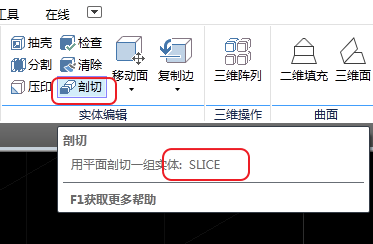

  我們可以在“實體編輯”菜單上找到“剖切”，或者直接輸入命令符“SLICE”,

  選擇對象后，軟件會提示是根據平面，曲面，坐標系平面，還是三個點剖切。我們可以根據實際需要選擇。同時最后我們還可以選擇兩邊還是一邊，下面為了方便，我們都只保留一邊的圖形。

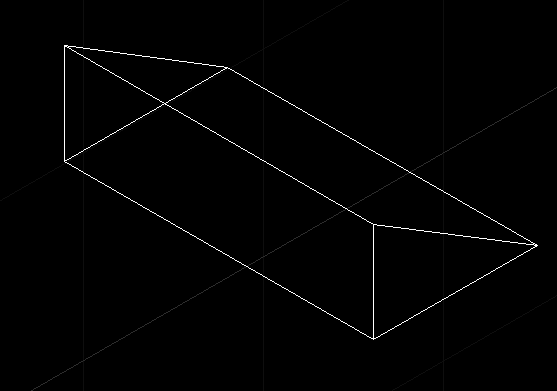

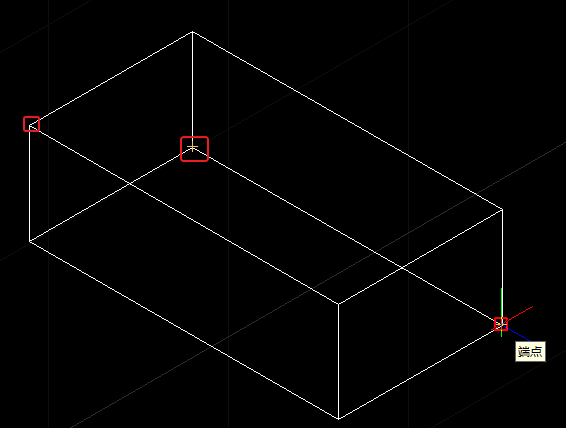

  首先常用的是三點剖切。我們知道，三點可以確定一個面，CAD軟件可以根據這三點建立的面對實體進行剖切。我們輸入命令“3”，選擇長方體上的三個點。再選擇保留一邊的一個點，實體就被分割了。

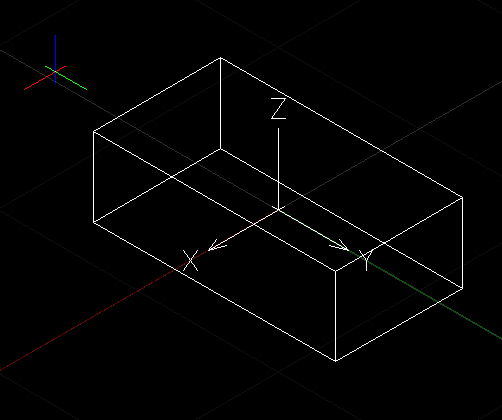

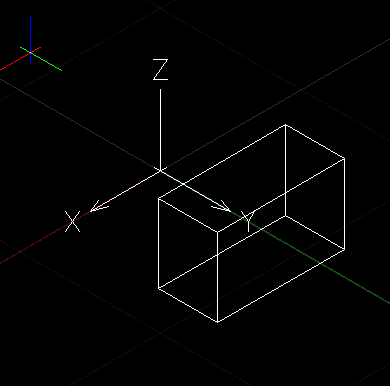

  然后是坐標系面。首先我們要利用坐標系命令“UCS”自定義坐標系原點。因為在繪圖過程中，我們使用的是世界坐標系，所以坐標系與實體并沒有相交，所以直接選擇坐標系剖切命令你會發現并沒有進行任何的剖切，因為坐標系與實體沒有相交的地方。我們將坐標系定義到長方體的中心點，輸入命令符“ZX”，選擇ZX面上的一點，CAD軟件就自動根據坐標系的”ZX”面進行剖切了。

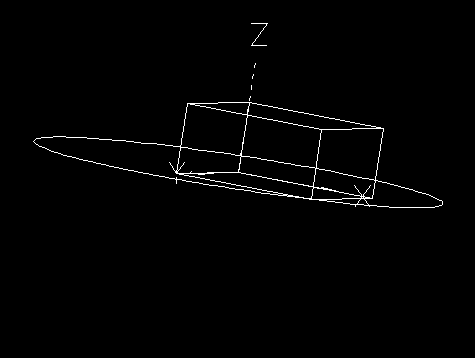

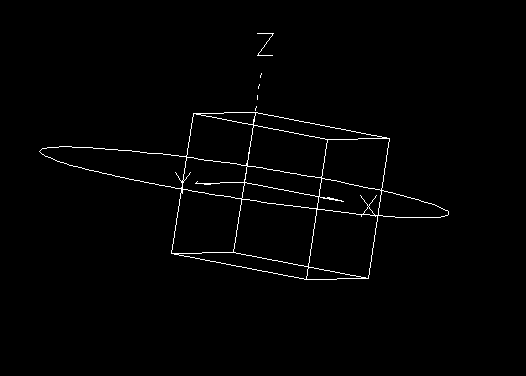

    再然后是根據平面剖切。我們可以根據需要自定義一個與實體相交的面，然后輸入剖切命令后選擇“O”進行選擇面剖切。比如這里，我們選擇一個在中心的圓面進行剖切。
