CAD文件如何導入sketchup中
    經常使用cad的讀者會發現，很擊經常，在sketchup中建模時經常要用到cad文件。特別值得注意的是，cad文件導入sketchup時，不僅要注意保存的cad文件版本不要過高。而且要單位要統一，一般都為毫米。

    步驟一：

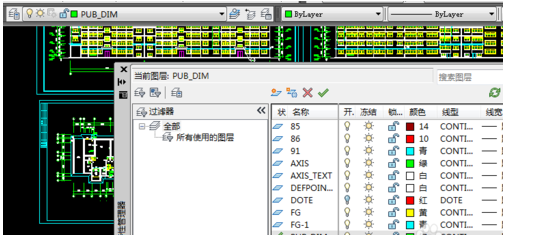

    現在cad中把要導入sketchup中的文件進行精簡，只保留主要的墻體等線條。這里主要利用的是圖層，因此在畫cad圖是，圖層的利用是很重要的。


    步驟二：

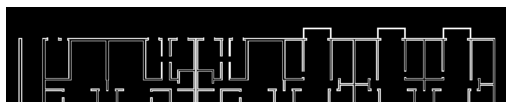

    普通的精簡只留下主要線條。


    步驟三：
    按如下步驟操作：打開sketchup——文件——導入。選擇導入CAD(dwg,dxf)文件.



    步驟四：
    點開右邊的選項——這一步比較關鍵，勾上”合并共面平面“和”平面方向之一至“，單位選擇毫米，因為cad文件單位也為毫米，此地要統一。最后勾上保持繪圖原點。


    步驟五：
    當導入成功時，顯示導入結果對話框，可以直接關掉。


    步驟六：
    如果導入后找不到文件，點一下充滿視窗按鍵。


    步驟七：

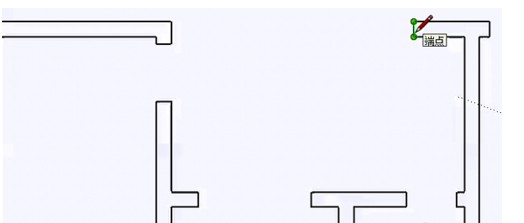

    當此時看到的只是線框，只需在每個閉合框的任一邊描上一遍即可生成面。有的仍無法生成，說明這個不是閉合線，你只需找到缺口補上線即可。


    步驟八：

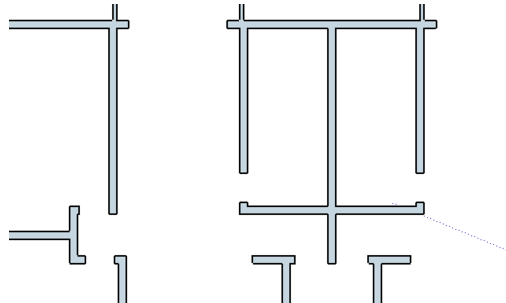

    你會發現，現在就生成面了，只需用推拉工具圖拉到一定高度即可了。
