CAD為什么打開圖紙后看不到圖形

在使用CAD軟件時，有時會遇到打開圖紙后卻看不到任何圖形的情況，這可能會讓人感到困惑和焦慮，尤其是急需查看或編輯圖紙時。這種問題可能是打開文件之后，沒有居中顯示引起的，所以看不到圖形的，需要對圖形進行居中操作。本文將詳細分析可能導致CAD圖紙不顯示的原因，并提供相應的解決方法，幫助您快速恢復圖紙的正常顯示，確保設計工作順利進行。

打開文件之后，因?yàn)闆](méi)有居中顯示，所以是看不到圖形的，需要對圖形進行居中操作。

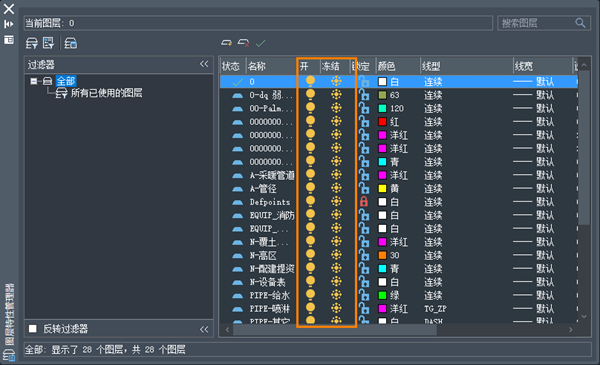

1.點擊菜單【格式-圖層】，查看是否圖層被關閉或凍結，如果有，將其設置為打開狀態；

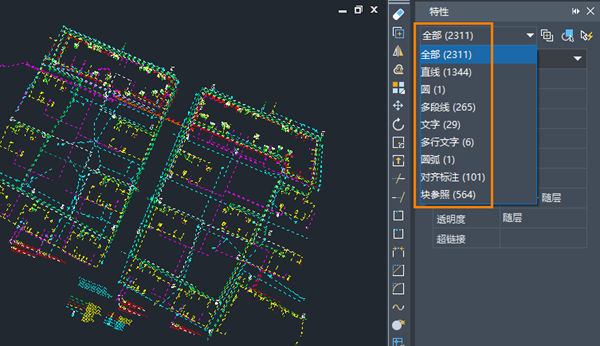

2.【Ctrl+1】快捷鍵，調出特性欄，【Ctrl+A】全選圖形對象，觀察特性欄中選中對象的數量，確認圖紙中是包含圖形的；

3.在【模型】和【布局】每個空間里，用步驟2方法，確認圖形存在哪個空間中，并查看該空間是否有圖形顯示；

4.雙擊鼠標【中鍵】，讓圖形布滿視圖范圍，觀察是否有圖形顯示；

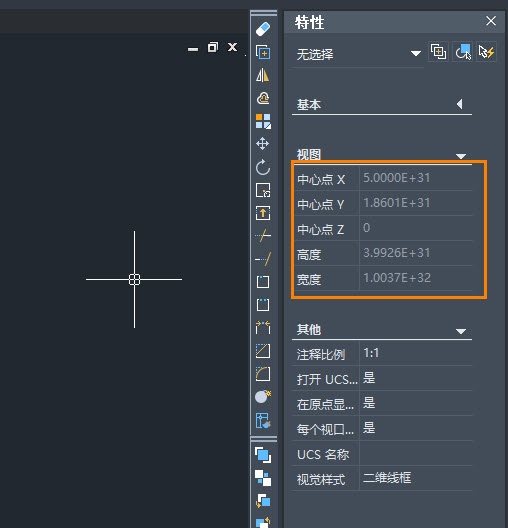

5.不選擇任何對象，在特性欄檢查一下視圖尺寸，當視圖尺寸達到指數級代表縮放視圖范圍過大，導致圖紙顯示為一個點，需要調整視圖范圍：

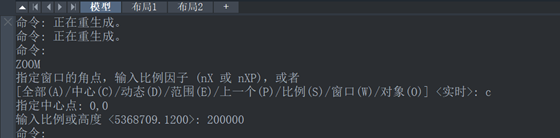

1. 1. 在命令行里輸入命令【ZOOM】，回車；
   2. 再輸入【C】，回車；
   3. 提示指定中心點，輸入【0,0】，也就是以坐標系原點為中心；
   4. 提示輸入比例或高度，可以將高度設置為10000，如果圖面比較大，可以輸入100000或更大的數字；
   5. 有些圖形可能距離坐標系原點比較遠，這種情況還看不到圖形，可以繼續縮小圖形或者平移視圖找一找圖形。
