尺寸標注是機械設計中工作量繁重的項目之一。準確的標注能讓圖紙更形象，更直觀，同時也直接關系著整張圖紙的價值。一張普通的圖紙標注需要用到的標注方式至少要3種以上，而設計師可能會用到的命令更是多種多樣。

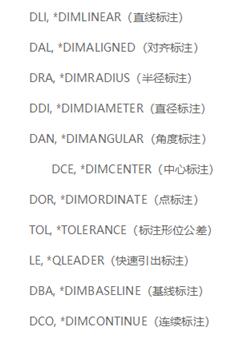

圖/常用的標注類型命令

在實際工作中，設計師因此需來回切換標注命令，無論鼠標點選還是輸入快捷鍵，都不可避免地會花費很多時間。中望CAD機械版2018具備的智能標注功能，能夠讓標注工作“能感知、會思考、易操作”，幫助設計師大大縮短標注時間，提高工作效率。

圖/智能標注功能

更重要的是，設計師只需依次點擊軟件菜單欄中【機械】—【尺寸標注】—【智能標注】，或者直接輸入快捷命令：【D】，即可啟動該命令，十分便捷。

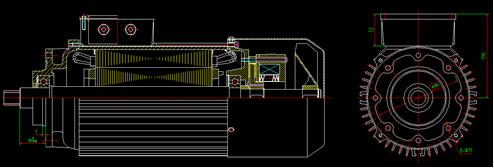

圖/帶標注的總設計圖

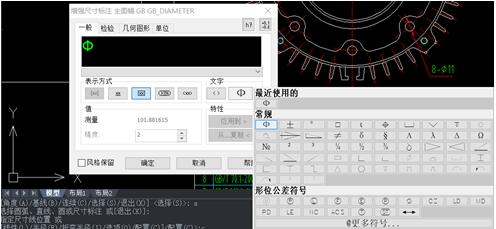

圖/標注直徑符號

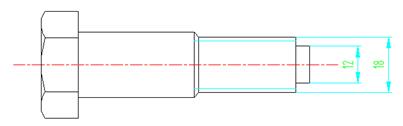

命令啟動后，軟件提供有角度、基線、連續(xù)標注樣式，設計師也可通過【選擇】直接點選對象進行標注。選擇標注目標對象后，尺寸預覽會跟著鼠標拖動的方向變化。中望CAD機械版的智能標注操作非常方便，設計師只需選擇所要實現的標注樣式，再用鼠標點擊確定即可，充分展現了所見即所得的概念。中望CAD機械版的智能標注功能可滿足90%的標注形式，讓標注更方便更高效。

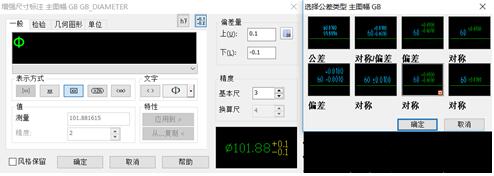

圖/標注的公差類型

另一方面，標注不只要體現尺寸，很多時候還需要顯示符號或公差值等，承擔更多的功能。借助中望CAD機械版的增強尺寸標注窗口，設計師可快速完成包括表示方式、文字顯示、進度控制等在內的標注工作。

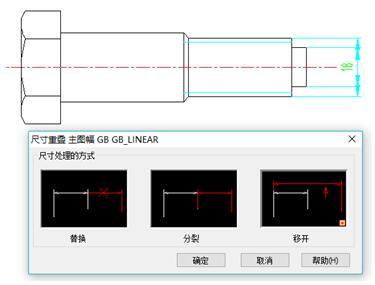

圖/標注自動重合處理方式

圖/標注自動重合移動的結果

此外，設計師在標注的時候，經常會遇到尺寸重合的情況。中望CAD機械版2018提供的尺寸重疊處理辦法就能夠很好地解決這一難題。它會自動識別標注重疊區(qū)，從而彈出請求處理的方式提醒。無論是替換、分裂還是移開，設計師只需進行點擊操作，就可直接完成標注。

小結：中望CAD機械版2018的智能標注功能，滿足了絕大多數的標注需求，讓設計師輕松完成標注任務，并減少手工逐一修改的誤差，有利于提高設計效率和設計質量。
