門窗的插入與修改在建筑設計中必不可少，繪圖操作比較機械，其匯總數據龐大繁瑣，讓設計師頭疼畏懼。全新的中望CAD建筑版采用建筑門窗一鍵式繪制的方法，且自動生成門窗統計表格，數據匯總直觀明了，修改方便快捷，徹底解決這一CAD設計難題。
一、門窗快速繪制
點擊門窗命令，自動彈出門窗參數的對話框。

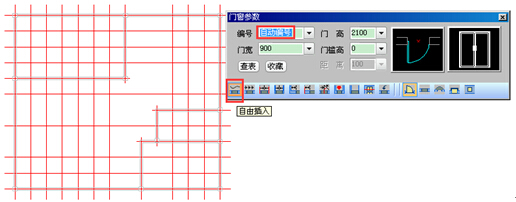

編號的下拉菜單可以自動編號，也可手動改門窗編號名稱，它將為門窗的統計和匯總提供數據依據。右側分別為二維樣式和三維樣式的可選規格，這是中望CAD建筑版強大的圖庫管理功能。
圖/中望CAD建筑版參數化門窗編輯器
由于中望CAD建筑版采用自定義實體技術，系統會根據門窗和墻體的位置，在設計編輯過程中自動維護與墻體的包含關系。設計師移動或者改二維開向輕松自如。同時，門和窗的切換一步到位。同一界面中有多款門窗的樣式，設計師只需單擊需要的位置，即可插入合適的門窗。
一些建筑項目有時還有特殊的設計要求。對此，中望CAD建筑版涵蓋包括弧窗、凸窗及矩形洞在內的眾多門窗樣式，其中插凸窗樣式又包含了梯形落地、三角形、圓弧及矩形4種選擇。這為設計師設計出符合要的作品提供了保障。
圖/中望CAD建筑版提供多種凸窗樣式
二、門窗數據智能匯總
建筑圖紙繪制完成后，就需要匯總整張圖紙或整棟樓的門窗數量。使用中望CAD建筑版的門窗表功能可將數據快速提取出來，自動形成表格。
表格的表頭樣式可選擇中望自帶的表頭文件，在預覽窗口可以看到表頭的顯示內容。

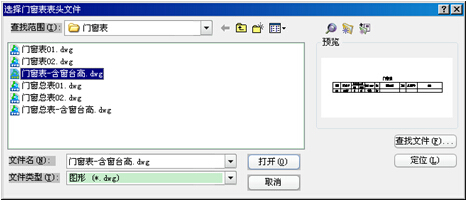

圖/中望CAD建筑版提供多種表頭文件
點擊【確定】就可以得到一份完整準確的門窗統計數據。

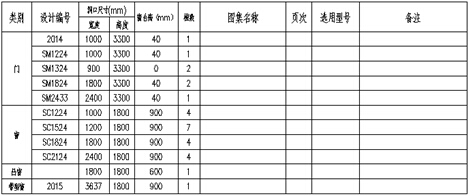

圖/中望CAD建筑版自動提取匯總門窗數量
值得一提的是，中望CAD建筑版還實現了門窗表格數據與圖紙的互動。
打開門窗整理功能，提取所有的門窗信息。然后手動修改對象的屬性，比如新編號、寬度等，圖紙也會同步更新和顯示。
圖/中望CAD建筑版智能的門窗整理功能
